Второй коммутатор, второй блок питания и второй приемник создают впечатление надежной системы. Но оператор все равно может потерять управление: оба пути проходят через один кабельный лоток, питание приходит от одной линии, а резервный компьютер не получил нужные права. В спецификации оборудование продублировано, в рабочем процессе резерв не появился.
Поэтому резервирование начинают с вопроса о результате отказа. Что человек должен продолжать делать, сколько времени он может ждать и какая информация останется доступной? Такой подход проходит через материалы курса для компании «Колан» об отказоустойчивых рабочих местах. На сайте TNTv также доступна программа курса о ситуационных и диспетчерских центрах с отдельными уроками об отказоустойчивости. Это полезная отправная точка для разговора о системе целиком.

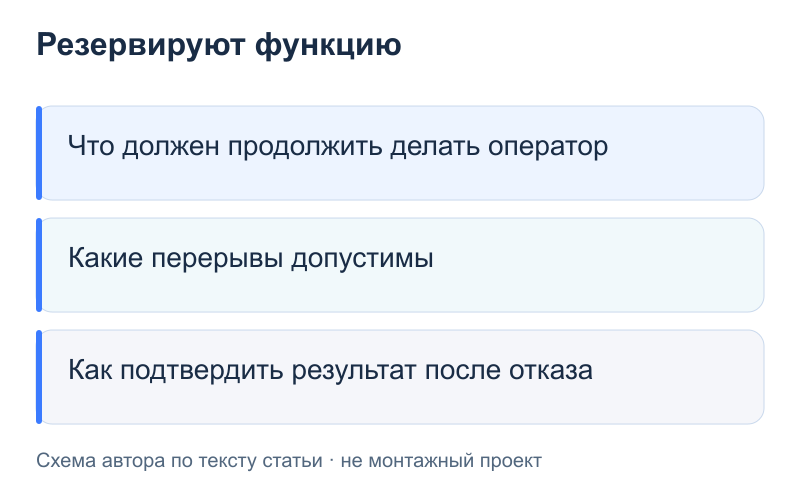

Сохранять функцию, а не количество экранов
У офисной переговорной и круглосуточной диспетчерской разные последствия отказа. В первой иногда допустимо продолжить встречу с ноутбука и одним экраном. Во второй потеря управления технологическим процессом может оказаться недопустимой, даже если видеостена по-прежнему показывает красивую общую картину.
Определите критичную функцию простыми действиями: увидеть аварийный источник, открыть нужное приложение, передать команду, поговорить с удаленным участником. Для каждой функции согласуйте допустимый перерыв и способ восстановления. Необязательно сохранять весь комфорт обычного режима; важно сохранить согласованную работу.
В материалах курса «Колан» это раскрывается через функциональный резерв. При отказе одного монитора нужные окна можно вывести на оставшийся. При отказе сегмента видеостены — вызвать подготовленную раскладку. При отказе стола — перейти на запасное рабочее место. Все три сценария требуют заранее определить важные источники, права и действия человека; само наличие свободного экрана их не создает.

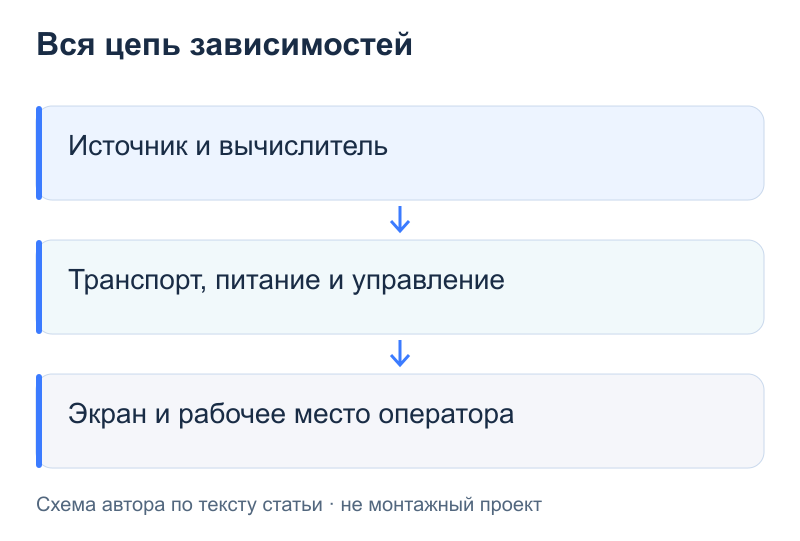

Пройти путь от источника до рук оператора
Начертите цепочку: приложение и данные, компьютер, передатчик, сеть, приемник, дисплей, клавиатура и мышь. Затем добавьте питание, управление, авторизацию и мониторинг. Видеопуть охватывает только часть системы. Изображение может сохраняться, а USB-управление уже не работать. Экран может показывать последний кадр, хотя источник недоступен.
У каждого звена задайте два вопроса: что произойдет при его отказе и как об этом узнают? Резервный блок питания без индикации может давно не работать. Система продолжает обслуживать пользователей на единственном исправном блоке, пока следующий отказ не превращается в аварию. Запись в журнале и обнаружение потери резерва здесь столь же важны, как второй блок в стойке.
Два сетевых интерфейса тоже нужно читать вместе с питанием. Если устройство получает единственное питание PoE через основной порт, а резервный порт передает только данные, потеря основного подключения может выключить весь приемник. Альтернативный сетевой путь не поможет обесточенному устройству. Проверяют конкретную модель и разрешенные производителем сочетания питания.
Два пути должны переживать разные отказы

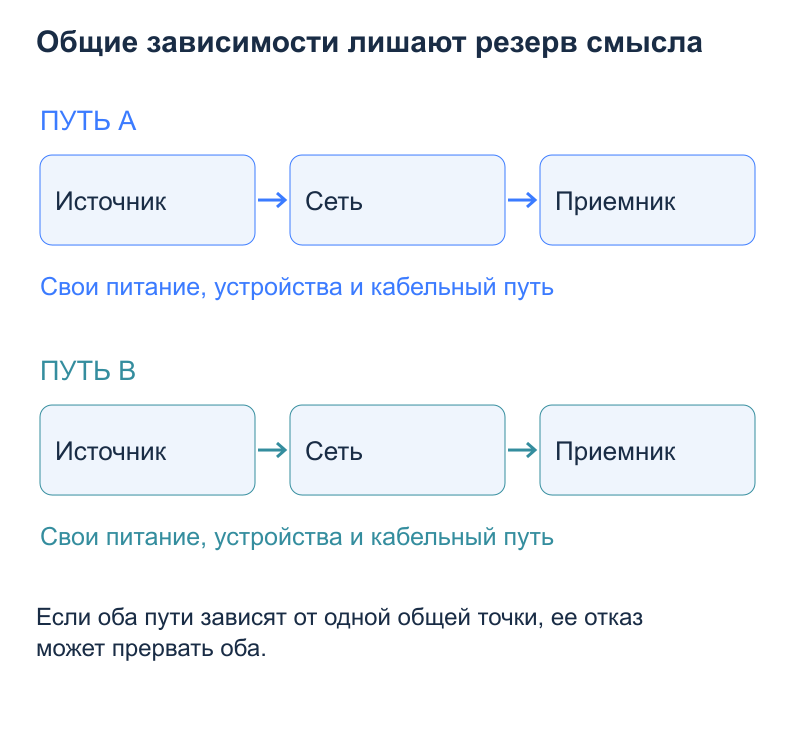

Общая точка отказа — элемент, от которого зависят оба резервных варианта. Это может быть источник питания, один коммутатор, общая трасса, сервер управления или одинаковая ошибка конфигурации. Два кабеля в одном месте защищают от неисправности отдельного разъема, но могут одновременно пострадать при повреждении трассы.
Независимость путей проверяют для конкретного отказа. Два блока, включенные в один распределитель, могут защитить от внутреннего отказа блока, но не от отключения распределителя. Две физические сети с одним источником видео защищают сетевую доставку, но не создают второй источник. Разнесение устройств по стойкам тоже не исправляет общую ошибку обновления ПО.
Поэтому на схеме полезно выделить области, которые могут исчезнуть целиком: линия питания, стойка, коммутатор, группа управления, помещение. Для каждой области проверяется оставшийся путь. Условие «система переживает отказ одного элемента» нужно раскрыть перечнем этих элементов и исключений.

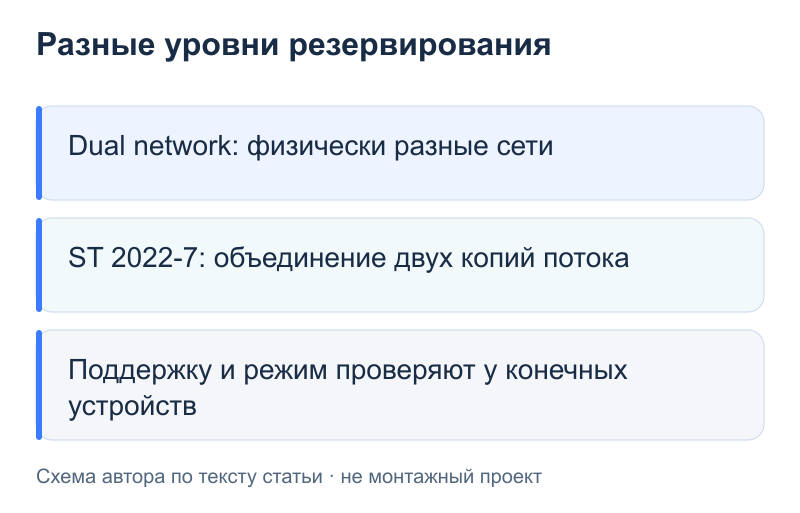

Dual network и ST 2022-7 — разные уровни
В руководстве Dante Controller описано резервирование с физически отдельными primary- и secondary-сетями. На поддерживающих его устройствах одни и те же данные передаются по обоим путям. Скорости primary и secondary у каждого такого устройства должны совпадать. Прибор с двумя разъемами может иметь и другой режим работы; его нельзя автоматически считать резервированным.
Для медиасетей есть ST 2022-7. AJA описывает передачу второй идентичной копии данных и защиту от потери одного сетевого плеча. Это не просто переключение обычного Ethernet-порта: конечные устройства должны поддерживать нужный механизм, а пути — укладываться в условия его работы.
Даже у одного производителя поддержка зависит от модели, версии и направления. В руководстве KONA IP версии 16.1 для ST 2110 указано ограничение ST 2022-7 только на передачу, тогда как для ST 2022-6 описаны прием и передача. Наличие знакомого номера стандарта в рекламном списке не дает права убрать эту оговорку из проекта.

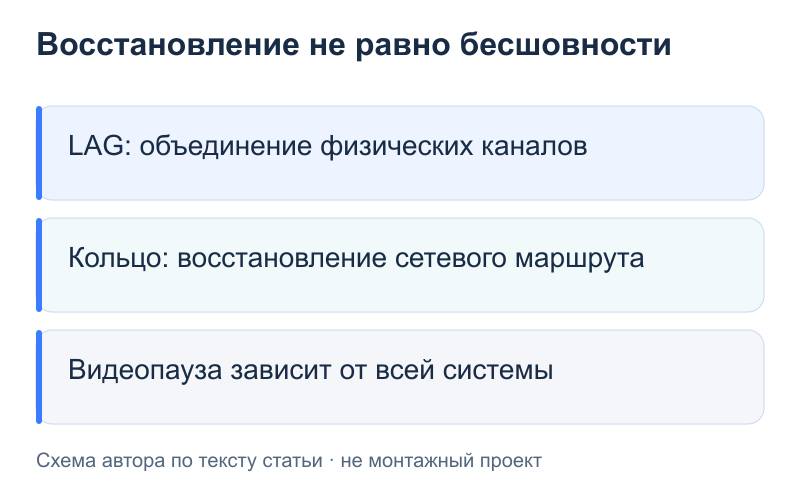

Почему LAG и кольцо не обещают бесшовное видео
LAG объединяет несколько физических соединений в логическую группу. По описанию Cisco, выбор линии зависит от алгоритма распределения по полям пакетов. В распространенной схеме один поток остается на одной линии. Два гигабитных соединения не превращаются для каждого отдельного потока в один двухгигабитный провод.
При потере участника группы оставшиеся линии должны вместить рабочую нагрузку. Иначе резерв формально сработает, но появятся перегрузка и отбрасывания. MLAG и похожие решения могут распределить подключения между устройствами, однако у них остаются собственные связи управления, ограничения и сценарии отказа. Их нельзя заменить общим значком «два коммутатора».
Кольцевая топология с протоколом защиты решает еще одну задачу: сохраняет доступность после разрыва пути и предотвращает петлю. RSTP перестраивает активную топологию. Быстрая сходимость при заданных условиях не равна гарантии отсутствия потери медиапакетов в любом кольце. Время восстановления и поведение конечного оборудования необходимо измерить.

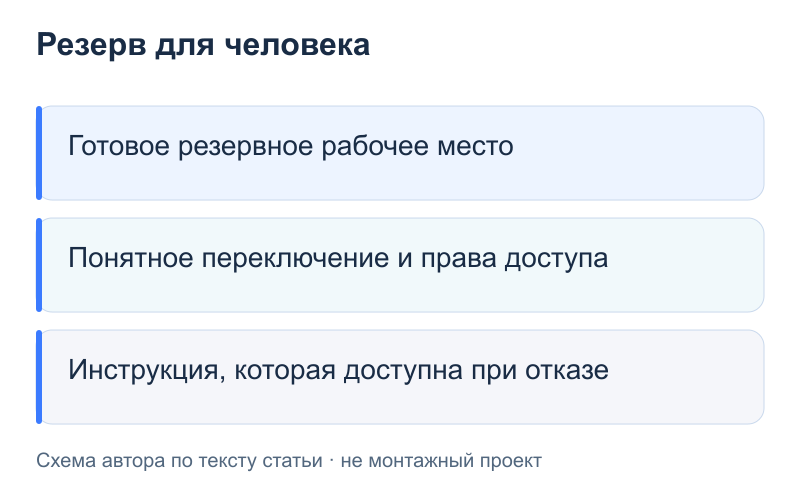

Резерв должен быть готов к человеку
В курсе «Колан» есть показательный случай с резервным KVM-приемником. Недостаточно вывести на него тот же видеопоток: оператору могут потребоваться выбранный источник, авторизация и состояние управления. Если после отказа надо искать пароль, заново открывать приложение и разбираться с USB, время восстановления определяется всей последовательностью, а не скоростью сетевого переключения.
Для видеостены нужны понятные названия аварийных раскладок. Для запасного стола — доступ к нужным источникам и инструкция перехода. Для переговорной — заранее проверенный запасной способ провести звонок. Сохранение управления важнее сохранения числа включенных дисплеев.
Особое внимание — обслуживанию. Резерв позволяет вывести часть оборудования из работы, обновить ее и вернуть под нагрузку, пока другая часть сохраняет функцию. Но одновременное обновление обоих плеч одним ошибочным файлом способно уничтожить преимущество. Последовательность работ, проверка промежуточного состояния и возможность отката входят в проект резервирования.

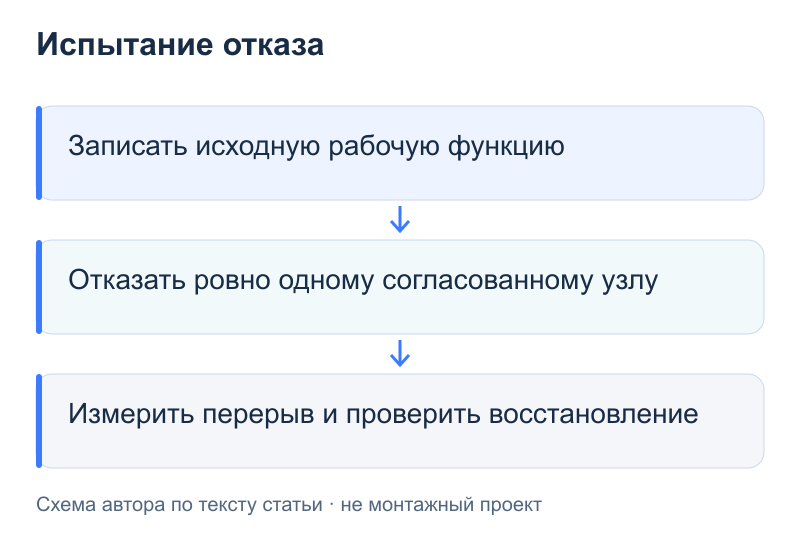

Как доказать результат испытанием
Для каждого отказа запишите исходное состояние, согласованное воздействие, ожидаемый результат, допустимый перерыв и ответственного. Наблюдать нужно отдельно изображение, звук, управление и доступ к данным. Отказ основного пути и возвращение на него — два разных испытания: обратный переход тоже способен вызвать паузу или потерю состояния.
После восстановления проверьте, что резерв снова доступен, а не только что основная функция заработала. Сохраните версии, конфигурацию, измерения и способ повторить проверку. Периодический контроль нужен, потому что скрытый отказ резервного элемента может долго не влиять на обычную работу.
Резервирование становится устойчивостью, когда для конкретного отказа существует проверенный путь продолжить работу. Иногда это второе устройство, иногда другой маршрут, иногда простая аварийная раскладка или запасной стол. Состав оборудования следует из выбранных сценариев.
