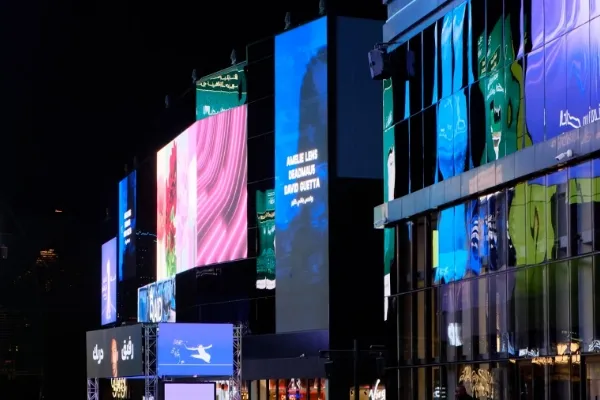

Светодиодный экран прошел путь от заметных отдельных излучателей к поверхности, на которой трудно различить пиксели с небольшого расстояния. Но старые конструкции не исчезали сразу после появления новых: в 2016 году Unilumin одновременно предлагала уличные Ustorm с DIP и Usurface с SMD. Это полезная отправная точка: история LED — несколько развивающихся способов собрать экран под разные условия. Исторический пример Unilumin.
Сегодня к DIP и SMD добавились COB, GOB, MIP и многопиксельные корпуса. При этом одни термины обозначают монтаж кристалла, другие — корпус или покрытие. Из этого словаря нельзя вывести универсальную последовательность «старое, ненадежное, дорогое и правильное». Покупателю полезнее разобраться, что находится на поверхности, а затем сопоставить конкретные изделия по изображению, условиям эксплуатации и ремонту.
Что именно находится перед зрителем
Полупроводниковые кристаллы создают свет. Красный, зеленый и синий каналы вместе формируют цветной пиксель. Кристаллам нужны электрические соединения, драйверы, плата и теплоотвод. Из плат собирают модули, а из модулей — кабинеты и экран. Устройство этого слоя и описывают основные обозначения.
DIP — классический вариант с выводными светодиодами, установленными в отверстия платы. Отдельные излучатели хорошо различимы вблизи. SMD — поверхностный монтаж корпусных компонентов; в распространенном RGB-варианте три цвета находятся в одном корпусе. Это делает пиксель компактнее. Но SMD не сообщает, уличное изделие или интерьерное, сколько у него яркости и насколько оно хорошо откалибровано. Разбор конструкций Absen.

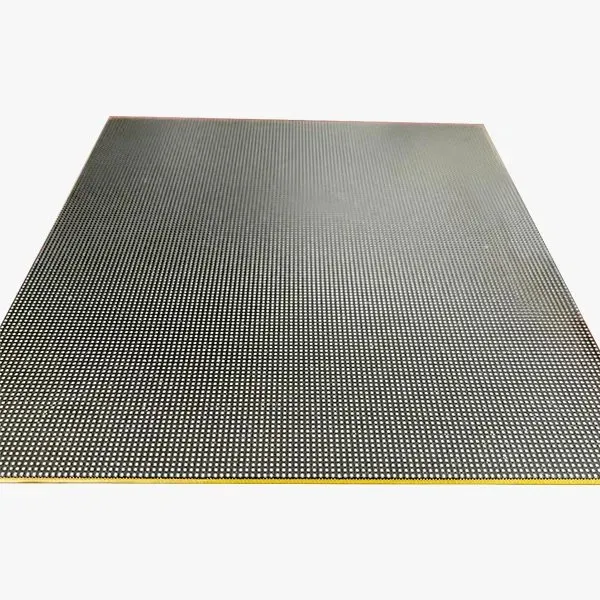

GOB, Glue on Board, — защитный слой поверх поверхности, в рассматриваемом примере поверх SMD. Поэтому модуль может одновременно быть SMD и GOB. У EagerLED покрытие закрывает компоненты от контакта и загрязнения; в линейке есть форматы 320 × 160 и 250 × 250 мм. Ремонт отдельного компонента может потребовать удаления и восстановления покрытия. Класс защиты модуля не переносится автоматически на собранный кабинет. Конструкция и ограничения GOB.

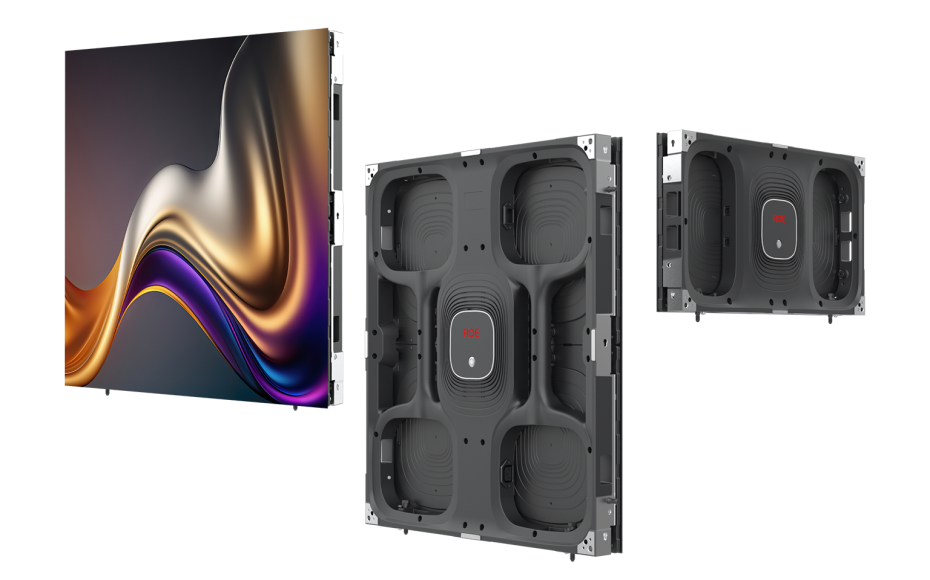

COB, Chip on Board, — размещение кристаллов непосредственно на подложке модуля с последующей защитой поверхности. Этот путь позволяет делать плотную светодиодную поверхность без отдельного привычного корпуса на каждый RGB-компонент. Flip-chip описывает соединение кристалла контактами вниз; это характеристика внутреннего устройства, совместимая с разными вариантами упаковки. Она не заменяет слово COB. Конструкции соединений Absen.

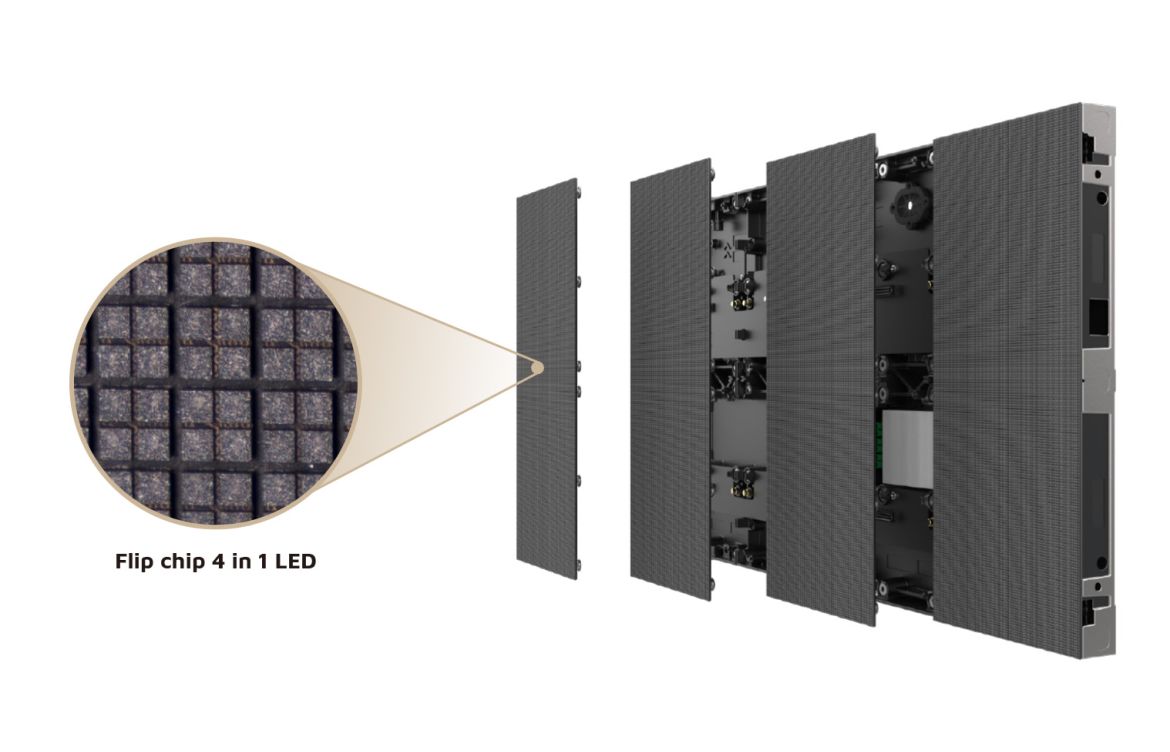

IMD и 4-in-1 относятся к многопиксельной упаковке: несколько пикселей объединяют в одном компоненте. Например, у Sierra производитель прямо указывает flip-chip 4-in-1. Такой компонент отличается и от отдельного RGB-корпуса, и от размещения кристаллов на общей плате COB. Sierra.

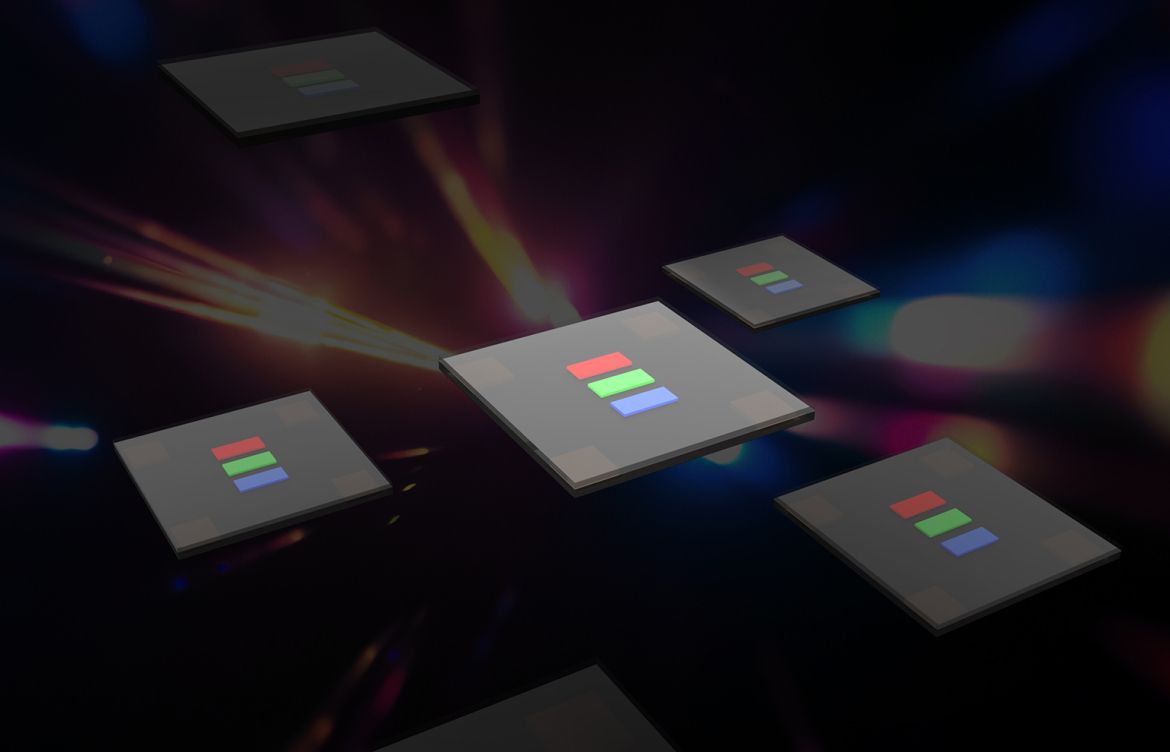

MIP, Micro LED in Package, использует малые кристаллы в корпусных элементах, которые затем монтируют на плату. Это иной производственный маршрут по сравнению с прямым размещением кристаллов на модуле COB. Конкретные размеры и устройство упаковки зависят от изготовителя. Denali у ROE Visual — пример готовой продуктовой серии MIP. Denali.
Mini LED и Micro LED также встречаются в названиях, но не являются достаточным описанием упаковки. Не стоит путать прямой LED-экран с ЖК-дисплеем, у которого Mini LED служит подсветкой: в последнем случае изображение формирует еще и ЖК-матрица.
Изображение, яркость и долговечность — три разных проверки
Качество изображения. Шаг определяет плотность пикселей; покрытие и оптика влияют на то, как поверхность выглядит при внешнем освещении. Драйверы, обработка и калибровка влияют на градации и однородность. Показательное испытание — темно-серые заливки и медленный градиент на той яркости, с которой экран будет работать. Яркий рекламный ролик может скрывать неоднородность, которую будет видно на презентации или в студии.
Яркость. Сравнивать нужно значения после калибровки, условия охлаждения и допустимый длительный режим. У ROE Sierra SR1.2 с 4-in-1 и Denali DL0.7 с MIP заявлена одна и та же максимальная калиброванная яркость — 1000 нит. У первого шаг в таблице 1,25 мм, у второго 0,78 мм. Более мелкий шаг здесь дает больше пикселей, но не более яркий экран. В обоих случаях указан IP40: эти цифры не обосновывают установку под дождем. Sierra: таблица параметров, Denali: таблица параметров.
Другой пример — COB600 у LEDSINO: в таблице заявлено не менее 600 кд/м², в том числе для варианта P1.25 с кабинетом 600 × 337,5 мм и 480 × 270 пикселями. Это параметр конкретной серии, а не предел технологии COB. Сравнение этих трех моделей не является лабораторным рейтингом. COB600.
Долговечность. Считать годы службы по аббревиатуре нельзя. Имеют значение температура компонентов, качество соединений, защита, режим яркости, питание, обслуживание и доступность запчастей. Защищенная лицевая сторона может уменьшить повреждения при касании, но усложнить компонентный ремонт. Поэтому спрашивать нужно о методе ремонта, гарантии, допустимых дефектах, запасе совместимых модулей и сохранении калибровки. Рекламные «100 000 часов» без критерия отказа и условий не дают прогноз срока службы именно вашего экрана.
С чего начинать выбор под конкретную установку
Следующая таблица — инженерная последовательность отбора, а не рейтинг производителей.
| Условия | Что включить в сравнение | Что проверить до покупки |
|---|---|---|
| Переговорная, музейная графика, просмотр вблизи | Мелкошаговые SMD/4-in-1, COB и MIP под нужное разрешение | Читаемость мелкого текста с реального места, серые заливки, блики и яркость при освещении помещения |
| Экран доступен рукам посетителей | Изделия с защищенной поверхностью, например GOB или COB | Допустимые воздействия по документации, чистку и замену поврежденного участка; обозначение покрытия не заменяет испытаний |
| Уличный фасад и прямой дневной свет | Конкретные уличные семейства с достаточной яркостью и защитой | IP собранного кабинета, температуру, охлаждение, коррозию, ночное диммирование и доступ для сервиса |
| Прокат, частая сборка и перевозка | Специализированные прокатные кабинеты | Защиту кромок, замки, массу, скорость ремонта и количество запасных модулей; интерьерный COB не становится прокатным от наличия покрытия |
| Студия или сцена в кадре | Модели, проверенные с нужной камерой | Муар, полосы, выдержку, частоту кадров и работу на низкой яркости; цифра частоты обновления сама по себе не гарантирует хорошую съемку |
| Колонна, дуга, нестандартная поверхность | Гибкие модули либо кабинеты с допустимыми углами соединения | Радиус, направление изгиба, крепление, обслуживание и отсутствие видимых граней с рабочего ракурса |
Если обычный SMD дает нужную картинку и обслуживание в защищенной переговорной, дорогая упаковка должна обосновываться измеримым преимуществом. Если экран находится в проходе, риск повреждения поверхности может оправдать доплату. Для уличного экрана важнее соответствие всей конструкции погоде и свету, чем модная внутренняя упаковка. Решение принимают после сравнения образцов под одну задачу, а не после обещания «все остальное ненадежно».
Почему гибкий модуль гнется
Изгиб обеспечивает гибкая плата, основание и конструкция соединений. Светодиодный кристалл при этом не растягивается как резина: деформация распределяется между компонентами. Производитель должен задать направление изгиба, минимальный радиус и допустимость повторных циклов. Например, EagerLED предлагает GOB и для гибких модулей; это сочетание конструкции основания и защиты поверхности. Наличие GOB у жесткого модуля не делает его гибким. Гибкие варианты GOB.
Другой путь — собрать дугу из жестких кабинетов, установленных под небольшими углами. Сами платы останутся плоскими. Эти два решения могут выглядеть похоже издалека, но различаются геометрией поверхности и механикой монтажа.
Что производят российские компании
Слово «производство» охватывает разные операции: проектирование электроники, монтаж компонентов на плату, сборку модулей, изготовление кабинетов и металлоконструкций, установку питания и управления, калибровку и испытания. Отдельные, гораздо более глубокие этапы — изготовление самой печатной платы и полупроводниковых кристаллов. Заявление о полном цикле экрана не доказывает выполнение всех этих операций в одной стране.
FutureVision, Екатеринбург. В разделе о компании указаны две площадки: цех светодиодных технологий и цех металлоконструкций общей площадью 2500 м². История собственного производства отсчитывается с 2014 года. Среди примеров — экран 22 × 10 м в Екатеринбург-ЭКСПО, установленный в 2019 году. Эти сведения показывают заявленный масштаб изготовления и интеграции, но не раскрывают маршрут каждой модели. По прочитанным страницам нельзя установить, какие платы компания получает готовыми, где монтируются LED-компоненты и выполняется ли непосредственно COB-монтаж кристаллов. О компании.
LEDsi, Новосибирск. На официальных ресурсах заявлены собственное производство, участок электроники, изготовление стальных кабинетов, сборка и контроль готовых изделий. Региональный сайт указывает площадь 5000 м². Конкретный пример применения — наружный SMD-экран P10 размером 7040 × 2400 мм для СТО «Фильтр» в Иркутске, с заявленной яркостью от 6700 кд/м². Но описание участков еще не устанавливает происхождение каждой платы и компонентов или наличие конкретной SMT-линии для выбранного заказа. Описание производства LEDsi, площадки и кейсы.
GTLight. Компания прямо описывает SMT-монтаж, сборку модулей, кабинетов и контроллеров, калибровку и проверку. На той же странице указано производство компонентов в России и Китае. Поэтому корректный вопрос — какие операции и на какой площадке выполняются для предложенной серии. Делать из этой страницы вывод «каждый компонент произведен в России» нельзя. Производство GTLight.
MediaIntegrator. В разделе собственного производства в России описаны установка светодиодов и электронных компонентов на платы методом SMT, проверка пайки, сборка модулей и контроль. По заявленным операциям это работа глубже сборки экрана из готовых кабинетов. Однако страница не доказывает изготовление самих кристаллов или полный российский цикл печатной платы. Производство MediaIntegrator.
Что дальше
На октябрь 2026 года COB, MIP и 4-in-1 существуют параллельно в предложениях производителей. Это уже выпускаемые изделия, но не доказательство будущего исчезновения SMD. Более мелкий шаг дает смысл, когда задача требует такой детализации и зритель способен ее увидеть. За ним остаются вопросы выхода годных изделий, ремонта, стабильности партий и стоимости владения.
Практический следующий шаг заказчика — взять два-три подходящих образца и показать на них собственный контент при своем свете и рабочей яркости. После проверки изображения попросить продемонстрировать обслуживание. Так доплата получает конкретное основание: лучше видимый текст, меньше бликов, подходящая защита или более быстрый ремонт.
