HDMI-разъем стал настолько привычным, что два одинаковых штекера легко принять за одинаковые кабели. На коротком соединении такое упрощение часто остается незаметным. Но при прокладке через зал, стену или кабельный лоток внутри сборки могут оказаться активная электроника, оптические волокна и отдельные медные проводники для других функций.
Длинный HDMI-кабель полезно рассматривать как небольшую систему передачи. Нужно понять, что у нее внутри, где источник и дисплей, какой сигнал она переносит и откуда получает питание. Эти вопросы полезнее универсального правила «после пяти метров HDMI не работает»: HDMI Licensing Administrator прямо указывает, что спецификация не задает единую максимальную длину — она зависит от типа и конструкции кабеля. Официальное пояснение HDMI.

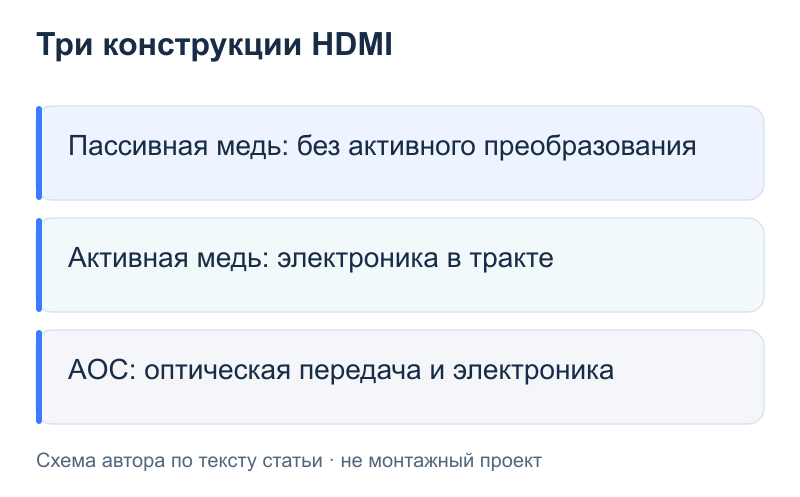

За одним разъемом могут скрываться три конструкции
Пассивная медная сборка передает электрические сигналы по проводникам без встроенного усиления или преобразования. Ее возможности определяются конкретным исполнением и длиной. По слову «медь» нельзя узнать, выдержит ли выбранное изделие нужный формат после прокладки.
Активная медная сборка сохраняет электрическую среду, но добавляет электронику обработки сигнала. У такой сборки могут быть направление подключения и требования к питанию. Выбирать ее нужно по документации модели, а не по похожести оболочки на обычный шнур.
Активная оптическая сборка, AOC, преобразует часть сигналов в свет на одном конце и обратно в электрическую форму на другом. При этом внутри может оставаться медь. Например, официальный лист ATEN VE781010/020/030 описывает гибрид из оптического волокна OM3 и медных проводников. Название «оптический HDMI» не означает, что все функции интерфейса передаются исключительно по стеклу. Паспорт ATEN.
У оптики есть конец Source и конец Display

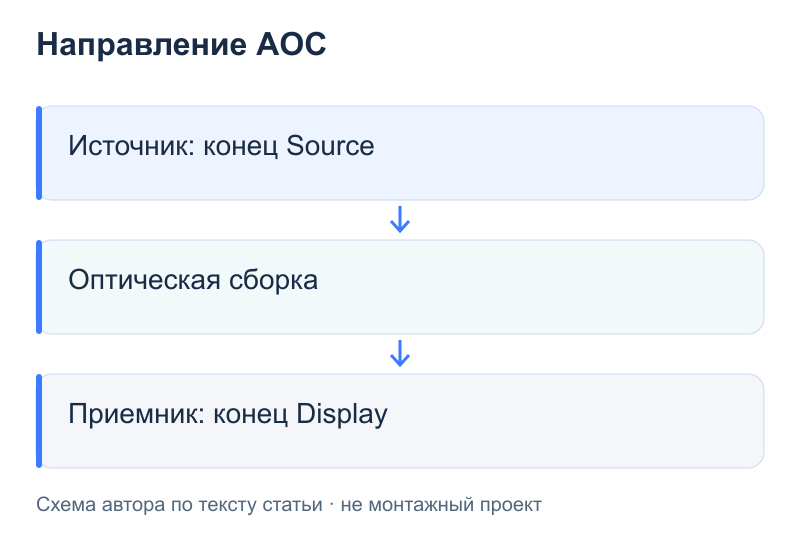

В направленной оптической сборке один конец принимает сигнал от источника, другой отдает его дисплею. Маркировки Source и Display нужно прочитать до прокладки. Если поставить концы наоборот, рабочий маршрут изображения не получится, даже когда оба штекера физически подходят.
В том же документе ATEN схема прямо разделяет Transmitter и Receiver: источник подключается к передающей стороне, дисплей — к приемной. Это особенно легко упустить, когда кабель уже уложили в стену, а подписи остались у противоположных концов.
Перед монтажом разложите сборку и отметьте оба конца на схеме трассы. Затем соберите нужный источник и приемник и проверьте целевой режим. После прокладки повторите проверку: успешная работа до протяжки не исключает повреждения во время монтажа.
У обычных пассивных кабелей такого назначения концов обычно нет; у активных оно определяется изделием. Отдельные обратные функции интерфейса, например аудиовозврат, тоже проверяют по паспорту. Направление основного видеотракта не описывает автоматически поведение всех служебных каналов.

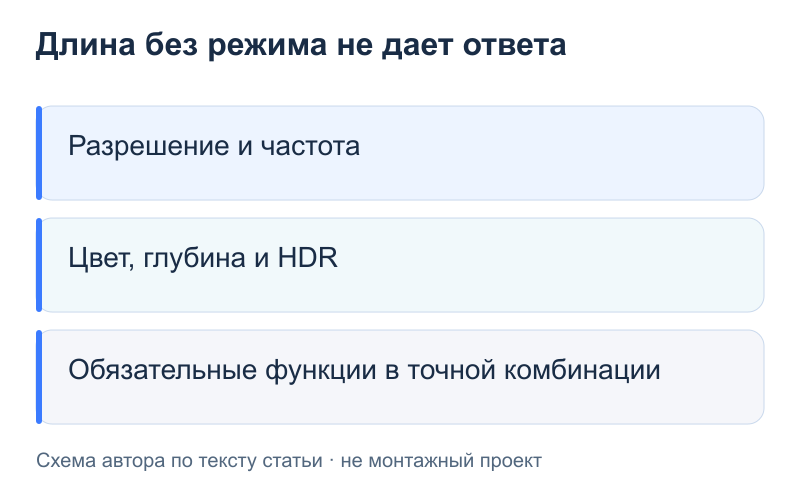

Длина без формата мало что обещает
Надпись «4K, двадцать метров» оставляет слишком много неизвестного. Для одного и того же разрешения отличаются частота кадров, цветовое представление и глубина цвета. Поддержка более легкого режима не доказывает работу более требовательного.
Посмотрим на два конкретных документа. Для ATEN VE781020 указаны длина 20 м, максимальная скорость 18 Гбит/с и режимы 3840×2160 или 4096×2160 при 60 Гц с 4:4:4. Возможные глубины цвета в паспорте перечислены отдельно; их нельзя без проверки складывать с каждым максимальным режимом.
Для Kramer CLS-AOCH/XL другой лист указывает до 10,2 Гбит/с, 4K60 при 4:2:0 и 4K30 при 4:4:4 для 8-битного представления. В обоих случаях можно встретить слово «4K», но полные условия различаются. Это примеры чтения спецификаций конкретных изделий, а не рейтинг сегодняшнего ассортимента. Паспорт CLS-AOCH/XL.
Для покупки запишите режим целиком, нужную длину с монтажным запасом и обязательные функции. Если предлагают очень длинную медную сборку, спросите, пассивная ли она, есть ли активные узлы, для какого точного формата заявлена длина и как это подтверждается. Большая длина сама по себе не доказывает обман. Она требует более конкретного ответа.

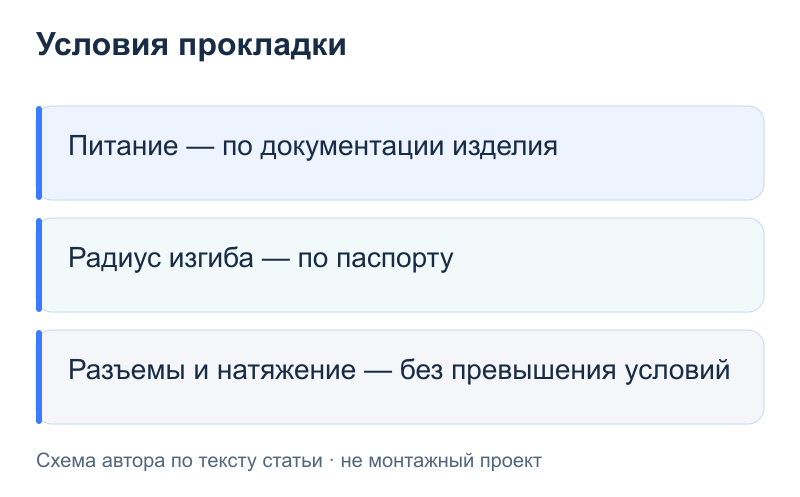

Электроника требует питания, а оптика — аккуратной трассы
Фраза «не нужен внешний блок питания» не означает отсутствие потребления. В листе Kramer CLS-AOCH/XL сказано, что питание берется от источника; при его недостатке предусмотрено подключение комплектного USB-кабеля к внешнему питанию. Для другой модели схема может быть иной.
Проверьте также минимальный радиус изгиба, допустимое усилие протяжки и габарит разъема. Оптическая сборка может иметь несъемную крупную голову, которая не пройдет через уже выбранную трубу. «Съемный переходник» тоже должен быть предусмотрен изготовителем, а не придуман монтажником после покупки.
Числа механических ограничений не универсальны. Упомянутые ATEN и Kramer имеют разные паспортные требования; переносить допустимый изгиб одного изделия на другое нельзя. Оставьте доступ для замены и подпишите концы. Кабель, который можно установить только один раз и невозможно обслужить, создает отдельный эксплуатационный риск.

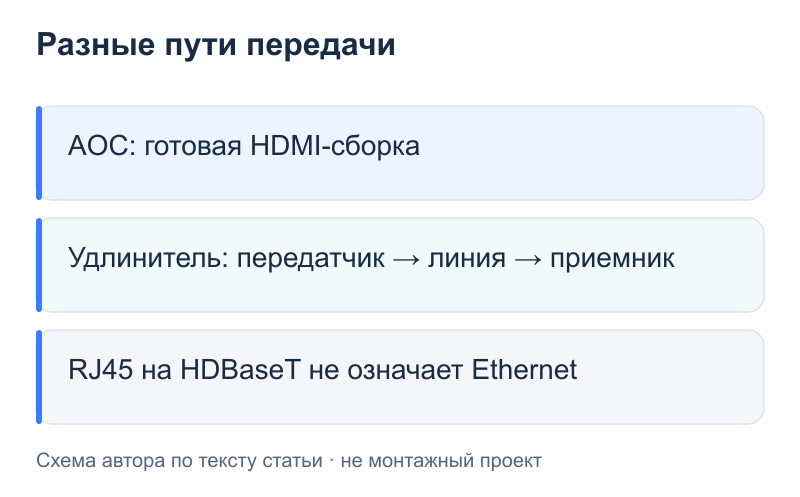

HDMI-кабель и удлинитель по витой паре — разные решения
Если между двумя коробками лежит кабель категории, это не обязательно Ethernet. Например, HDBaseT передает набор AV-функций по своей технологии. Одинаковая форма RJ45 не делает такой порт обычным сетевым разъемом.
Для HDBaseT 3.0 альянс описывает несжатое 4K60 4:4:4 на расстояние до 100 м и рекомендует Category 6a U/FTP для полного набора возможностей. Эти условия относятся к соответствующему поколению и совместимым устройствам; нельзя приписать их любой старой паре удлинителей с надписью HDBaseT. Обзор поколений HDBaseT.
Удлинитель добавляет передатчик, приемник, питание, короткие соединения на концах и собственные ограничения. При выборе сравнивайте всю цепочку и возможность обслуживания. Для сетевого AV-over-IP добавятся также сеть и ее настройка: такая замена решает другую задачу, чем покупка одного длинного HDMI-кабеля.

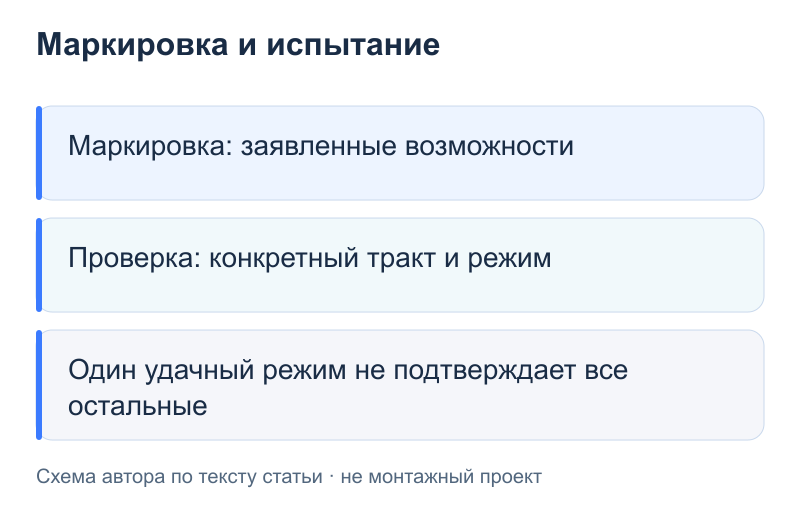

Что подтверждает маркировка, а что нужно испытать самому
В действующей линейке HDMI есть Ultra High Speed HDMI Cable с поддержкой до 48 Гбит/с и Ultra96 HDMI Cable до 96 Гбит/с. Для официальных обозначений предусмотрена программа сертификации и маркировка упаковки. При этом цифра максимальной скорости интерфейса не заставляет старый источник выдавать более сложный сигнал. Категории и сертификация HDMI.
Проверьте модель, длину и подлинность маркировки выбранного изделия. Надпись «HDMI 2.1» или «8K» без остальной спецификации не отвечает на вопросы о направлении, питании, механике и всех нужных функциях. Для эксплуатационной проверки все равно нужна собранная цепочка.
Сначала выберите на источнике целевой формат и подтвердите его на приемнике, а не только в меню приложения. Затем проверьте звук, длительную работу, повторное подключение и запуск из выключенного состояния. Если нужен защищенный контент или аудиовозврат, включите их в отдельные пункты испытания.

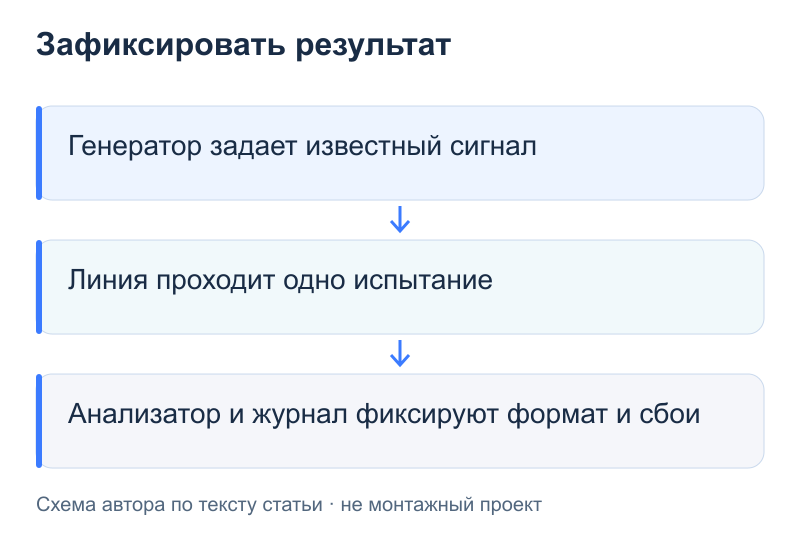

Чем измерить линию и как записать результат
Обычный компьютер может показать выбранный видеорежим, но сам по себе не становится сертификационным тестером кабеля. Прозвонка проводников также не проверяет оптическое преобразование и качество передачи высокоскоростного сигнала.

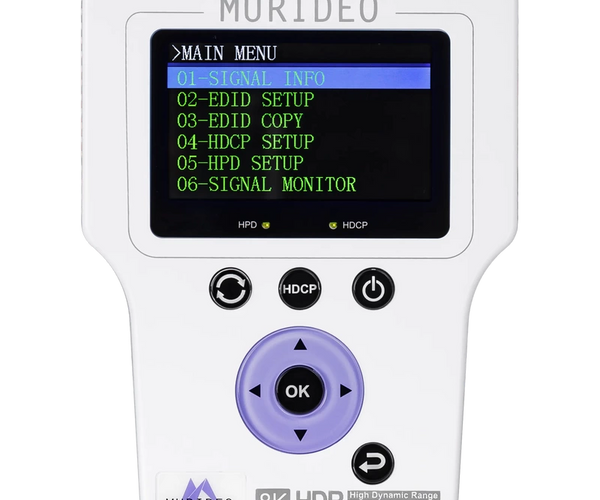

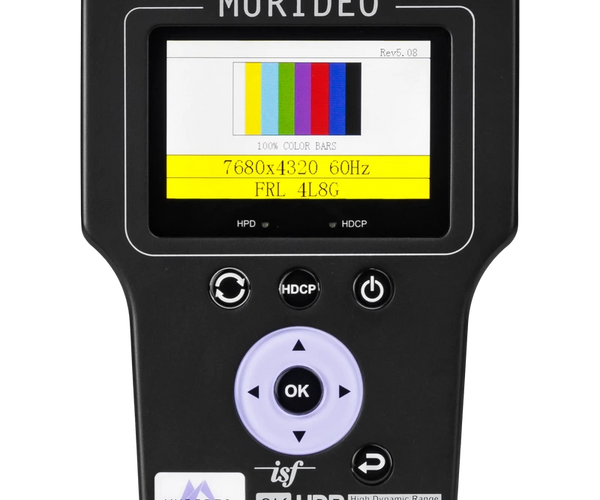

Для инструментальной проверки используют генератор и анализатор подходящего класса. Например, текущая страница Murideo 8K SIX-A описывает анализ до 40 Гбит/с и совместную работу с генератором 8K SIX-G. Производитель отдельно различает проверки медных кабелей и наблюдение прохождения сигнала через AOC. Успешное испытание одним режимом не подтверждает весь набор возможностей оптической сборки или полный режим на 48 либо 96 Гбит/с. Диапазон и метод измерителя должны соответствовать задаче. 8K SIX-A: функции и ограничения · 8K SIX-G.
В протоколе оставьте модель и длину кабеля, направление, питание, источник и дисплей, фактический режим, длительность и результат. При сбое меняйте по одному элементу: иначе удачное повторное включение может скрыть, что именно повлияло на работу.
Перед окончательной приемкой повторите испытание в установленной трассе с реальными соединениями на концах. Так предложение «это длинный HDMI» превращается в понятное описание: чем передается сигнал, при каких условиях и что действительно проверено.
