В апреле 2017 года Павел Куделин показал в одном сравнительном ролике четыре способа снять речь: петличный, настольный всенаправленный и ручной микрофоны, а также массив ClearOne. Уже тогда задача выходила за пределы выбора капсюля: как дать людям свободно говорить и перемещаться, не раздавая каждому отдельный микрофон. Запись сравнения, 7 апреля 2017 года.
К 2026 году эту задачу решают потолочные панели, настольные устройства и видеобары. В них сочетаются формирование направленности, отслеживание говорящего и обработка речи. Разобраться в их устройстве полезно перед оснащением переговорной или учебной аудитории: свободу движения обеспечивают электроника и правильное размещение, а качество по-прежнему зависит от расстояния и акустики комнаты.
Внутри не один большой микрофон

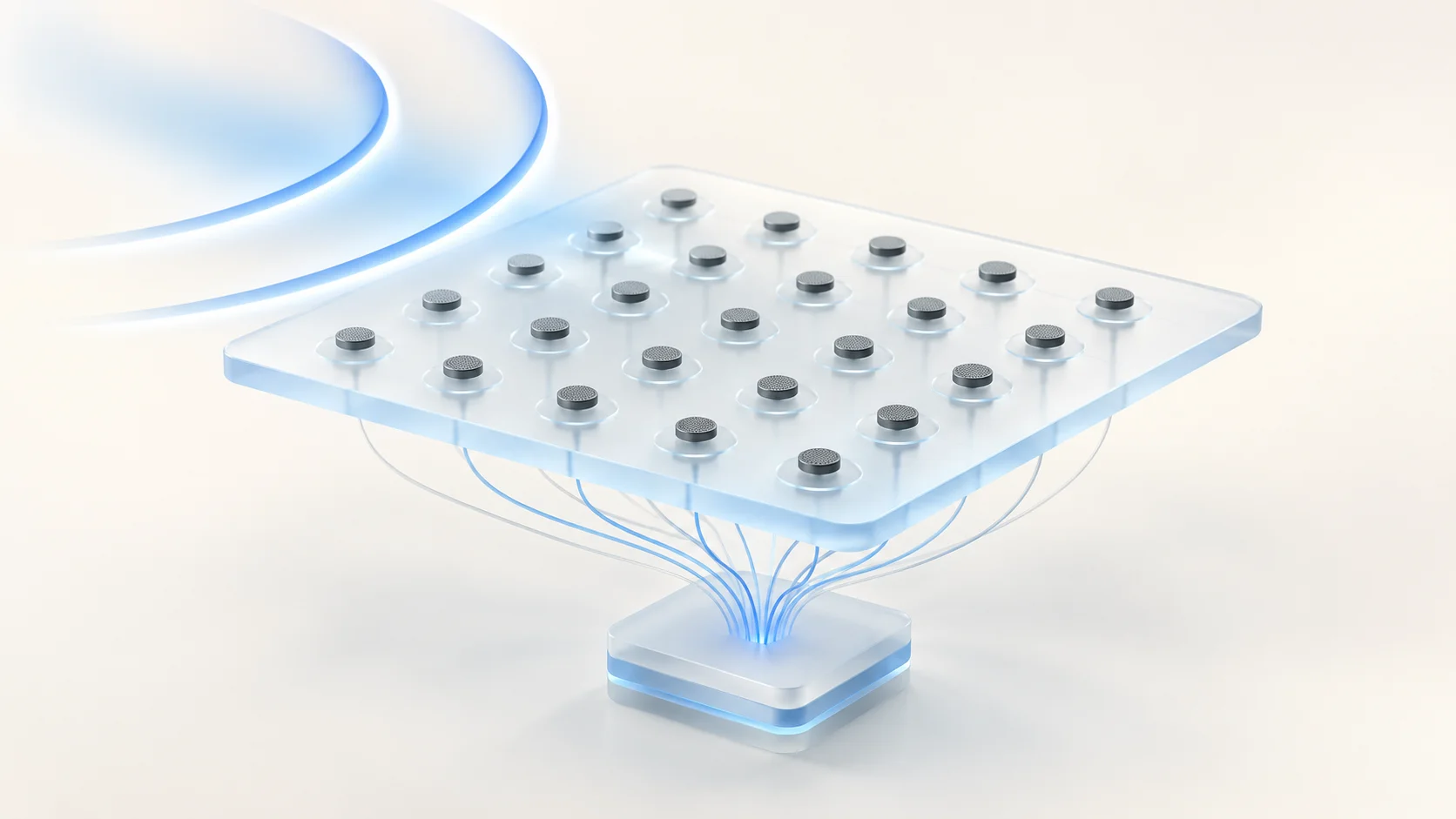

Массив содержит несколько микрофонных элементов с известным взаимным расположением. Звук с определенного направления приходит к ним с небольшими различиями времени и фазы. Обработка использует эти различия, чтобы усилить вклад выбранного направления относительно других.
В упрощенной схеме delay-and-sum сигналы задерживают и складывают так, чтобы звук из нужного направления суммировался согласованно. Для других направлений результат иной. Более сложные алгоритмы добавляют адаптивные веса, фильтрацию и оценку источников. Луч здесь — не посылаемый в человека звук, а диаграмма чувствительности приема. Пример схемы Analog Devices, адаптивное формирование луча.
Форма массива важна. Линейка под экраном и большая потолочная поверхность имеют разную геометрию; способность разделять направления зависит также от частоты, размеров массива и алгоритма. Поэтому считать качество только по числу капсюлей нельзя. В базовом описании микрофонных массивов этот процесс рассматривается как пространственная обработка сигналов. Обзор по microphone array beamforming.
Формирование луча и поиск говорящего — разные функции
Можно заранее задать направление приема. Можно автоматически отслеживать говорящего. Можно обрабатывать несколько зон одновременно. Все это разные режимы, хотя на лицевой стороне будет одна надпись «beamforming».

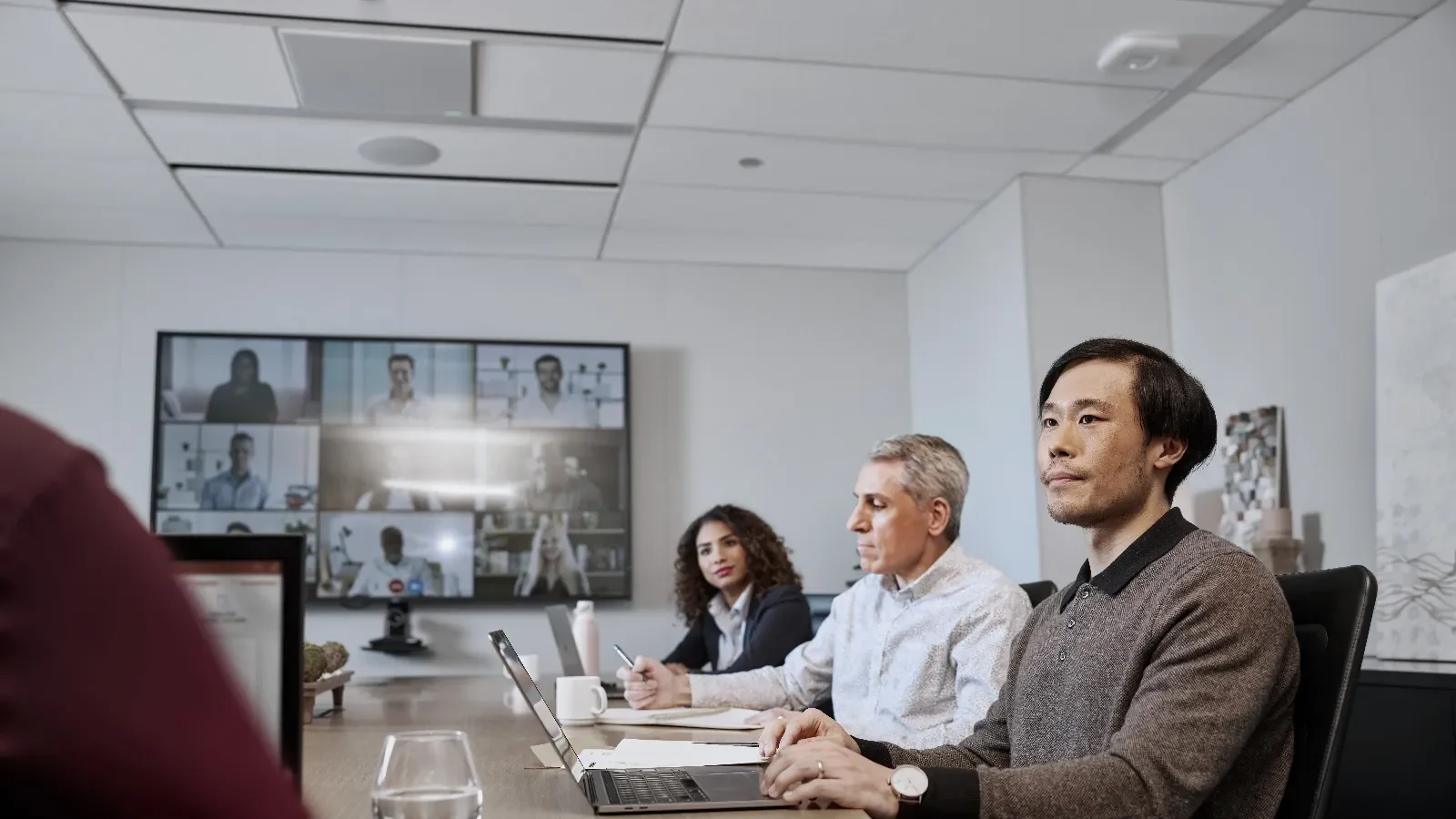

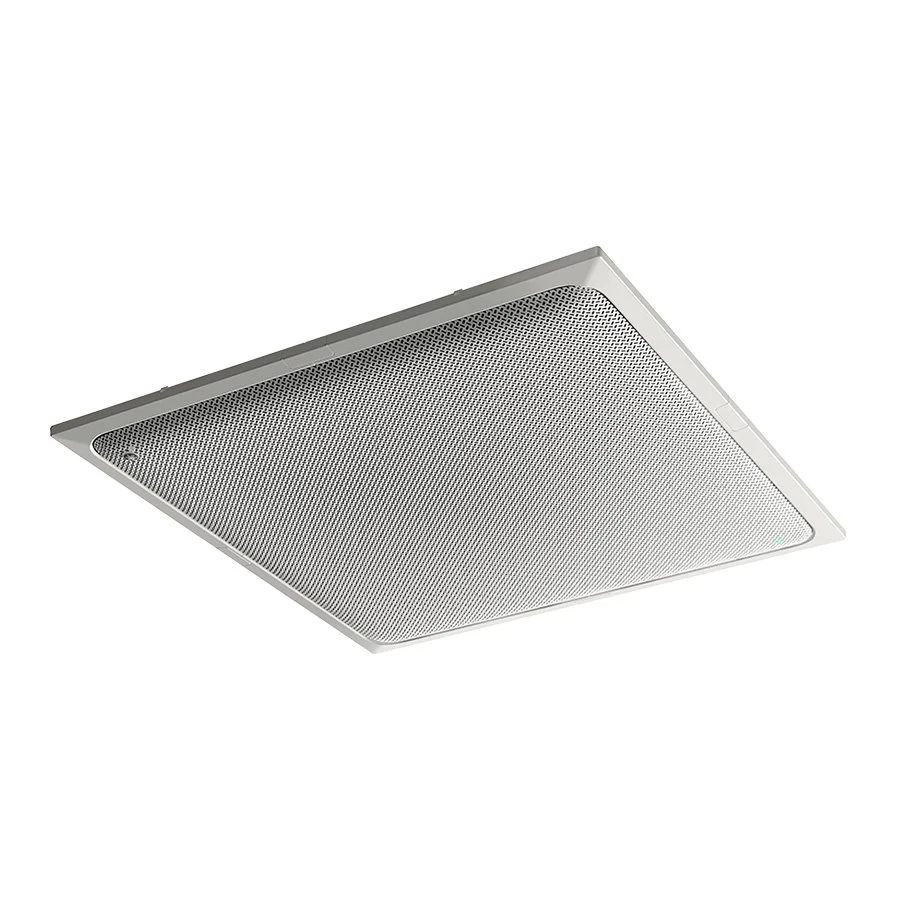

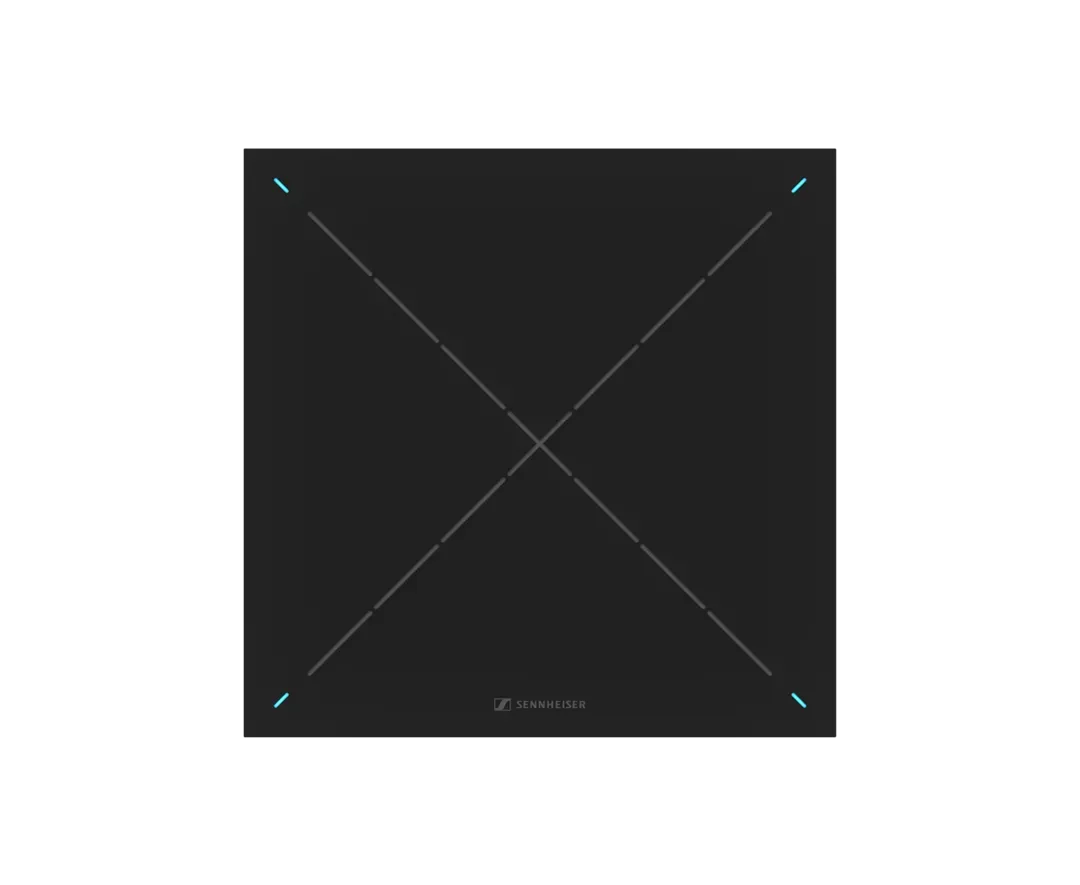

Shure MXA920 использует Automatic Coverage с настраиваемыми областями покрытия. Yamaha RM-CG формирует до четырех лучей и поддерживает отслеживание нескольких говорящих. Sennheiser TeamConnect Ceiling 2 использует автоматическое динамическое формирование луча, с настройками зон в Control Cockpit. Это примеры разных реализаций, не сравнительный тест качества. Shure: области покрытия, Yamaha: четыре луча RM-CG, зоны Sennheiser.
Участники перебивают друг друга, поворачиваются к экрану и начинают тихую фразу. Система должна решить, что считать полезной речью и как переключиться без потери начала. Красивый статичный тест с одним диктором этого не проверяет.
Массив в видеобаре — тоже настоящий массив

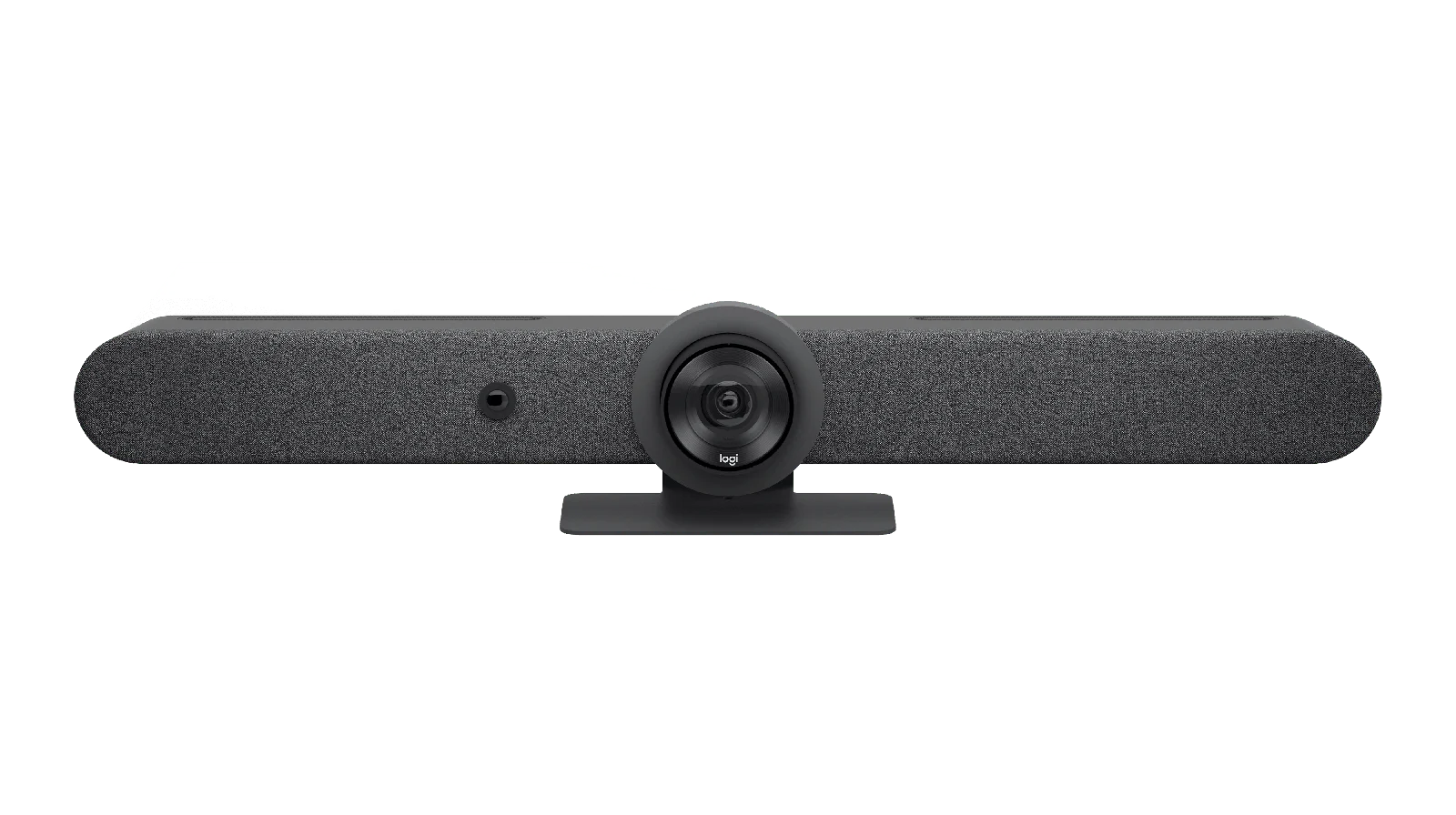

Не обязательно смотреть в потолок. Видеобары размещают микрофоны рядом с камерой и динамиками. Например, в спецификации Logitech Rally Bar указаны шесть цифровых всенаправленных MEMS-элементов, формирующих пять адаптивных лучей, а также AEC и шумоподавление. Спецификация Rally Bar.
Преимущество очевидно: меньше отдельных коробок, единая система связи и управления. Ограничение тоже конкретное: устройство находится у экрана, и до дальнего участника может быть заметно дальше, чем до ближнего. Паспортная дальность не гарантирует одинаковое качество в пустой стеклянной переговорной и в акустически подготовленной комнате.
Настольные массивы и спикерфоны решают ту же задачу с другой позиции: ближе к людям, но рядом с клавиатурой, чашками и ударами по столу. Выбор места установки часто важнее очередной функции в процессоре.
Почему ручной микрофон или петличка могут звучать лучше
Микрофон у рта получает сильную прямую речь относительно отражений помещения. У потолочного массива расстояние больше, а до него доходит и прямой голос, и отраженные копии. Направленность помогает, но не возвращает автоматически условия близкого микрофона. DPA описывает этот компромисс через соотношение прямого и диффузного звукового поля и фактор дистанции. DPA: distance factor, близкое расположение микрофона.
Поэтому петличка может дать более сухой и устойчивый голос, но добавит шорох одежды и необходимость правильно ее закрепить. Ручной микрофон может дать хороший результат, пока человек держит его у рта; если опускает к поясу, преимущество исчезает. Массив избавляет пользователя от этих действий, но берет на себя более сложную задачу выделения речи из комнаты.
Сравнивать нужно не «дорогой массив против дешевого капсюля», а готовые рабочие сценарии. Устройства оптимизированы под разные ограничения.
Что показывает сравнение четырех микрофонов
В ролике 2017 года источники подключены к разным каналам микшера, и Павел последовательно переключает их. Сначала звучит петличка; примерно с 00:51 начинается переход на настольный всенаправленный микрофон, с 01:35 — ручной, с 02:29 — массив ClearOne. Во время последнего фрагмента ведущий перемещается вокруг стола, а на 03:22 называет расстояние порядка пяти метров.
Для проектировщика здесь полезен сам набор сценариев. Петличка остается на человеке, ручной микрофон нужно удерживать, настольный источник сохраняет свое место, а массив должен принимать речь при перемещении говорящего. Слушать запись стоит целиком: она дает материал для сравнения, но названные пять метров относятся к этой демонстрации и не задают рабочую дальность любого массива. Выравнивание громкости и настройки обработки нужно учитывать отдельно, прежде чем превращать впечатление от ролика в рейтинг устройств.
Что делает обработка после луча
Эхокомпенсация AEC использует опорный сигнал удаленного участника, звучащий через местные громкоговорители, чтобы уменьшить его возврат обратно в конференцию. Она не равна обычному шумоподавлению и не заменяет акустическую обработку комнаты. В руководстве Sennheiser отдельно описан опорный сигнал для системы с потолочным массивом. Sennheiser: AEC.
Шумоподавление пытается ослабить нежелательные составляющие, автоматический уровень меняет усиление, автомикшер управляет несколькими каналами, подавление реверберации уменьшает слышимость отражений. Yamaha перечисляет эти блоки отдельно — полезное напоминание, что они решают разные задачи. Настройки и взаимодействие обработок влияют на результат; два каскада агрессивного шумоподавления могут сделать голос менее естественным. Yamaha: обработка RM-CG.

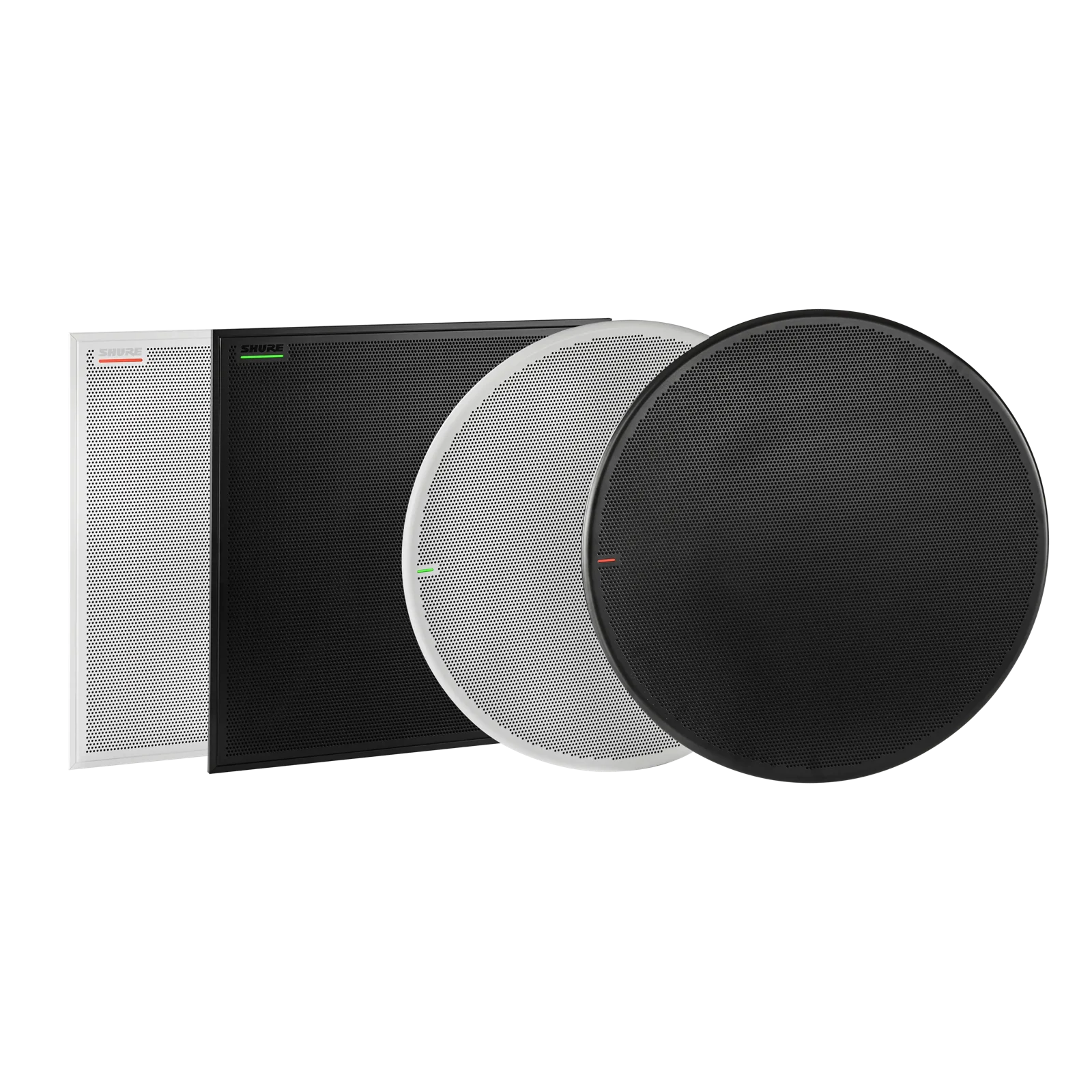

В техническом обзоре Shure, актуализированном летом 2026 года, развитие этой логики описано на примере MXA925: производитель описывает AI AEC, AI Denoiser и AI Deverb как дополнение к базовой архитектуре массивов. Это подтвержденное направление развития продукта, но не независимое доказательство, что AI решит любую акустику. Shure: технический обзор MXA920 и MXA925.
Передать голос в Zoom и усилить его в том же зале — не одно и то же
Если речь возвращается через громкоговорители в ту же комнату, появляется отдельная задача устойчивости системы и обратной связи. Voice lift требует проекта маршрутизации, зон, усиления и размещения. Указание такой функции в каталоге не означает, что достаточно прибавить потолочный микрофон в колонки. Yamaha прямо описывает voice lift как систему из массива, процессора, усилителя и громкоговорителей. RM-CG и voice lift.
Как массив становится частью системы
Одного подключения микрофона недостаточно: нужно определить, где формируются лучи, где работают AEC и автомикшер, какой сигнал отправляется удаленному собеседнику и что возвращается на местные громкоговорители. Если обработка распределена между массивом, внешним процессором и приложением связи, настройки этих блоков приходится согласовывать.
Этой связи устройства и аудиоплатформы посвящен инженерный вебинар Павла Куделина с Николаем Трефиловым, опубликованный 8 апреля 2017 года. В авторском описании перечислены маршрутизация, пресеты, AEC и передача цифрового аудио по собственной шине или Dante. Это исторический материал об интеграции: совместимость сегодняшних моделей и конкретную схему подключения нужно проверять по их актуальным руководствам.
Как устроить честное сравнение
Запишите одну и ту же речь с ближнего и дальнего места, поворотом головы и перемещением к доске. Добавьте короткое одновременное обсуждение двух людей и обычный фоновый шум. Оценивать нужно также сигнал на удаленной стороне, а не только локальную запись до конференц-приложения.
Выровняйте воспринимаемую громкость примеров и сохраните сведения о расстояниях, комнате и включенной обработке. Иначе более громкий или сильнее очищенный файл легко покажется «лучше», хотя он потерял начало фраз или изменил тембр. Это план проверки, а не заявленные результаты наших измерений.
Массив хорош там, где людям нужно говорить свободно без отдельного микрофона у каждого. Близкий микрофон хорош там, где приоритет — контролируемая запись голоса. Современная обработка расширяет возможности первого сценария, но физическое расстояние и помещение из него не исчезают.
