HDMI и SDI сделали передачу изображения понятной: у источника есть выход, у приемника — вход, между ними можно проследить линию. Матрица усложняет маршрут, но сам видеосигнал остается узнаваемым объектом. При переходе к IP часть привычных связей уходит в настройки сети, а изображение и звук могут передаваться отдельными потоками.
Так устроено, например, семейство SMPTE ST 2110 для профессионального производства: оно описывает передачу, синхронизацию и описание отдельных медиапотоков. Семейство развивается после первых выпусков 2017–2019 годов. Но переход к сети не обязательно означает замену всей установки на ST 2110. Сначала нужно понять задачу, выбрать транспорт и оставить людям рабочий способ показать картинку, провести встречу или выдать эфир. Назначение ST 2110 у SMPTE.

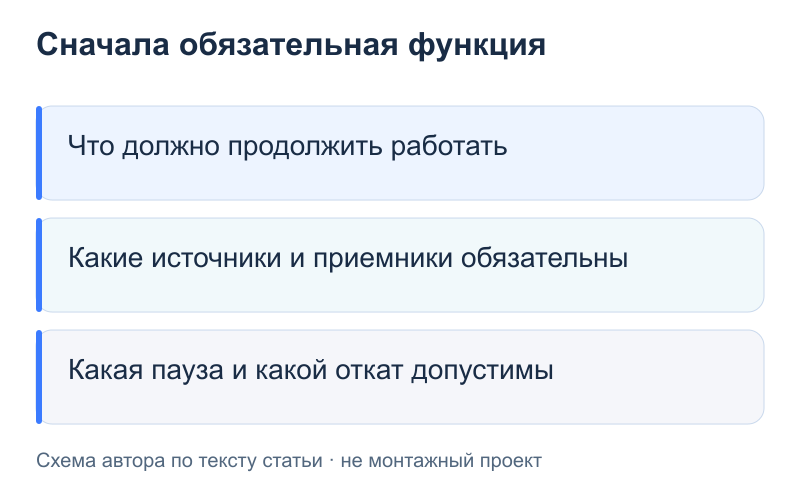

Начните с того, что должно продолжать работать
Составьте список ежедневных действий: какие источники включают, куда их направляют, что записывают, где нужны звук, управление и обратная связь. Для каждого действия отметьте допустимый перерыв. Отказ показа на запасном мониторе и потеря основного эфирного выхода имеют разные последствия.
Запишите, какие форматы и соединения используются сейчас. Одного слова «HDMI» недостаточно: важны разрешение, частота, цвет, звук, защита содержимого и периферия. У SDI отдельно учитывайте разновидность интерфейса и поддерживаемые форматы. Новая сетевая ветвь должна переносить нужную функцию целиком, включая то, что пользователь не замечает при штатной работе.
Не превращайте исправное оборудование в проблему только из-за возраста интерфейса. Если дисплей, микшер или камера выполняют свою задачу, их можно оставить на границе новой системы. При этом нужно проверить, что добавленный преобразователь не потерял необходимую функцию и не внес неприемлемую задержку.

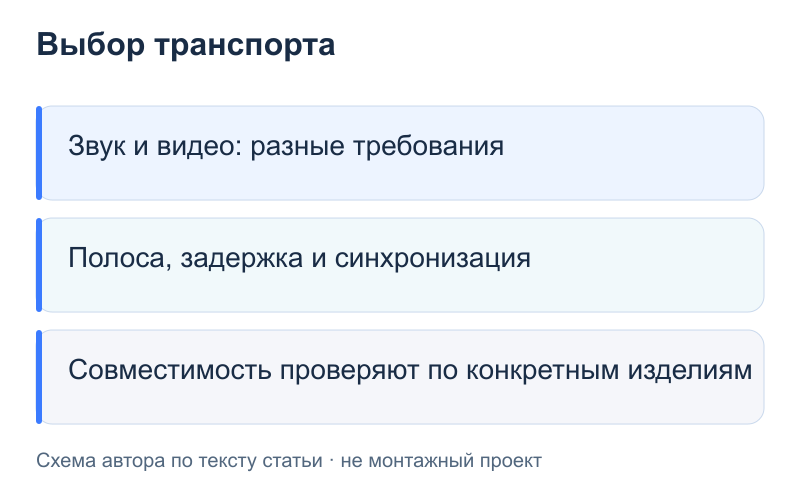

Выберите транспорт под сценарий
«Видео по IP» объединяет разные решения. Система для монтажа и прямого эфира, распределение презентаций по зданию и передача картинки удаленному участнику могут иметь разные требования к задержке, сжатию и управлению.
В ST 2110 отдельное управление потоками дает гибкость профессиональной медиасистеме, но требует соответствующей сети, синхронизации и эксплуатации. У другого решения могут быть собственный способ обнаружения, контроллер и требования к коммутаторам. Общий разъем Ethernet не доказывает взаимную совместимость устройств.
До выбора бренда сформулируйте проверяемые условия: нужные форматы, число одновременных потоков, допустимую задержку, способы управления и восстановление после отказа. Затем проверьте их на конкретных передатчике, приемнике и прошивках. Пара устройств, которая работает отдельно на столе, еще не подтверждает поведение всей будущей установки.

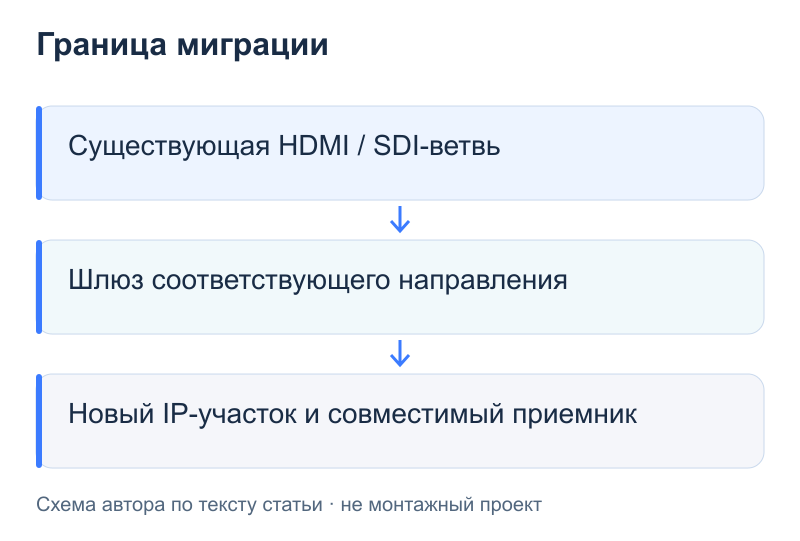

Сохраните границу между старой и новой частью
Хороший первый участок имеет понятные вход и выход. Например, один знакомый источник продолжает работать по прежнему маршруту, а его сигнал дополнительно проверяют в отдельной сетевой ветви. Способ разветвления выбирают под источник и формат; нельзя считать, что любой пассивный разветвитель даст вторую независимую линию.
Конкретный пример моста — AJA IPT-10G2-HDMI. Он принимает HD-видео по HDMI и передает его в сеть ST 2110 через 10 GigE; в перечне форматов указан 1080p60. Это передатчик определенного класса, а не универсальное решение для любого 4K-источника. У него есть отдельные функции синхронизации и управления, которые тоже нужно включить в проект. Страница AJA.
У аудио возможен еще меньший шаг. В линейке Dante AVIO Install есть отдельные адаптеры аналогового входа и выхода, в том числе двухканальные. Они позволяют оставить существующее линейное аналоговое оборудование, добавив сетевой интерфейс. При выборе нужно различать направление преобразования и тип разъемов. Линейка AVIO Install.
Первое подключение такого адаптера уже показывает новые обязанности: питание PoE, состояние соединения, обнаружение в Dante Controller и назначение маршрута. Старый усилитель может остаться прежним, но обслуживать добавленный сетевой участок нужно осознанно. Руководство первого подключения AVIO.

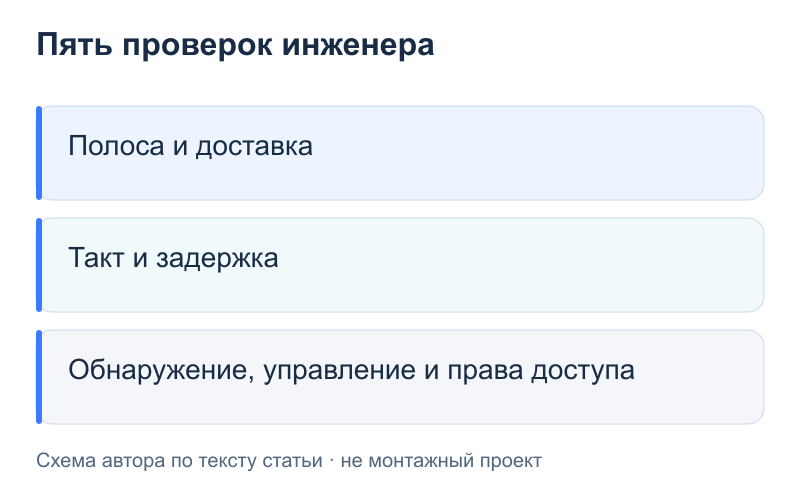

Разложите опасения инженера на пять проверок
Инженер, уверенно работающий с HDMI и SDI, может опасаться вполне конкретной вещи: раньше он находил неисправную линию, а теперь не понимает, где искать пропавший поток. Отвечать на это одной фразой «просто выучите сети» бесполезно. Начните с небольшого набора действий и отработайте их на стенде.
| Что освоить сначала | Что инженер должен суметь показать |
|---|---|
| Адреса, маска, VLAN и физический путь | Найти устройство и назвать все промежуточные порты |
| Подписка на поток | Объяснить, какой передатчик должен доставлять данные этому приемнику |
| Обнаружение и управление | Найти устройство в нужном контроллере и отличить отсутствие управления от отсутствия медиа |
| Синхронизация и допустимая задержка | Показать состояние часов или буфера средствами выбранной платформы |
| Счетчики и журнал | Сохранить данные до изменения и проверить результат после него |
Для системы Dante полезно сначала освоить Dante Controller: обнаружение, маршрутизацию, состояние сети и часов. Конфигурация сохраняется в устройствах, поэтому закрытие программы само по себе не прекращает передачу. Возможности Controller.
Для ST 2110 отдельно разберите управление. NMOS IS-04 отвечает за обнаружение и регистрацию ресурсов, IS-05 — за управление соединениями устройств. Наличие медиапотока и наличие устройства в панели управления — связанные, но разные проверки. Это объясняет, почему «мы пингуем коробку» еще недостаточно для рабочего маршрута. AMWA IS-04 · AMWA IS-05.

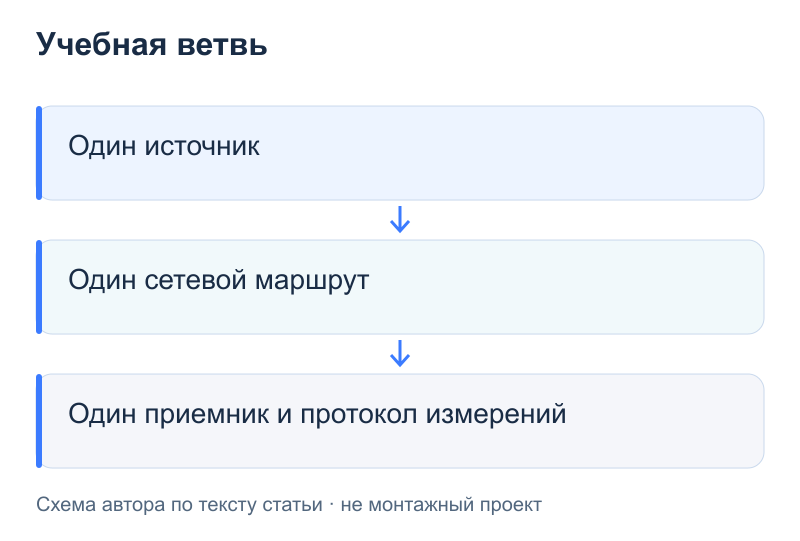

Постройте маленькую учебную ветвь
Первый стенд должен позволять человеку ошибиться и понять результат без остановки рабочей комнаты. Возьмите один источник, один приемник, небольшой набор сетевых устройств и понятный тестовый материал. Сначала добейтесь устойчивого штатного режима, сохраните конфигурацию и только затем добавляйте проверки отказов.
Отработайте отсутствие питания у конечного устройства, неверный выбранный маршрут, отключение сетевого соединения и восстановление после включения. Для каждой проверки запишите ожидаемый симптом, где его видно и как вернуться к рабочему состоянию. Сетевые изменения выполняйте в выделенной учебной среде: перенос экспериментального VLAN или профиля multicast в работающую сеть должен быть отдельным действием.
Обучение можно считать полезным, когда другой инженер по памятке восстанавливает этот стенд и объясняет причину заданного отказа. Красивый сертификат или удачная демонстрация поставщика такого результата не заменяют. Сложность снимается повторяемым действием: найти устройство, увидеть поток, определить слой отказа, сохранить доказательства.

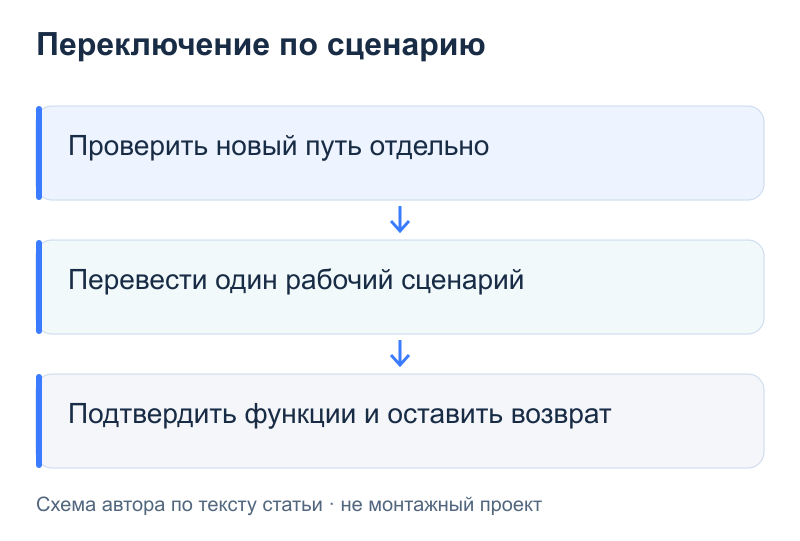

Переключайте по одному рабочему сценарию
После стенда перенесите один ограниченный сценарий: например, показ одного источника на дополнительном экране. Сохраните прежний путь к обязательному выходу и заранее определите, кто принимает решение об откате.
Для учебного плана можно записать три этапа:
1. Наблюдение: сетевая ветвь получает тестовый или дополнительный сигнал; основной маршрут остается прежним. 2. Ограниченная работа: новая ветвь обслуживает выбранный сценарий под наблюдением ответственного, а процедура возврата подготовлена. 3. Расширение: добавляются следующие источники и приемники только после проверки прежнего объема с полной согласованной нагрузкой.
Это схема организации перехода, а не обещание переключения без единого пропущенного кадра. Если конкретное изменение требует перезапуска или переподключения, для него нужно рабочее окно. Сохранение непрерывной услуги достигается архитектурой и проверенной альтернативой, а не названием «бесшовная миграция» в презентации.

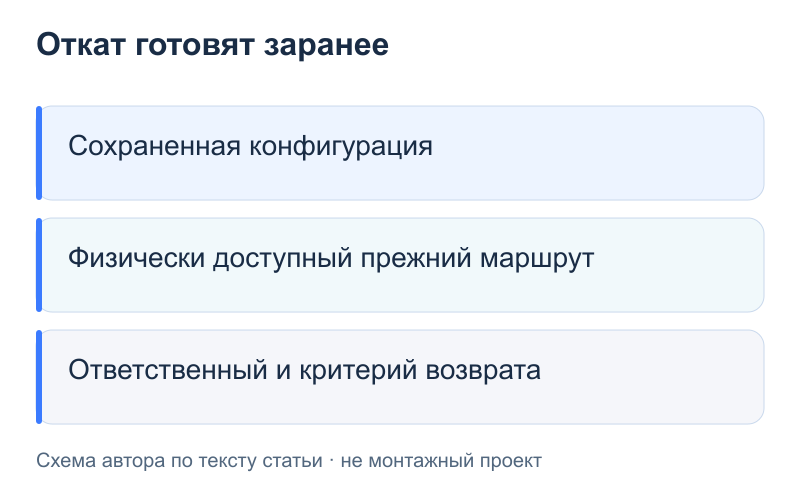

Подготовьте откат до первого переключения
Зафиксируйте четыре вещи: что считать неуспехом, сколько времени дается на проверку, кто возвращает прежний маршрут и как подтверждается его работа. Например, отсутствие обязательного канала звука или невозможность управления — уже причина остановить переход, даже если картинка выглядит хорошо.
Сохраните версии конфигураций, распиновки и связи портов. Проверьте, что резервный путь можно включить физически: есть свободный вход, нужный кабель, доступ к меню и человек с понятной инструкцией. Если старую часть разобрали до приемки новой, возможность отката осталась только на бумаге.
После успешного перехода передайте эксплуатационную схему и журнал изменений. Отдельно договоритесь, кто отвечает за коммутаторы, медиаустройства, учетные записи, лицензии и обновления. Совместная AV/ИТ-система без такого распределения быстро получает отказ, который каждая сторона считает чужим.

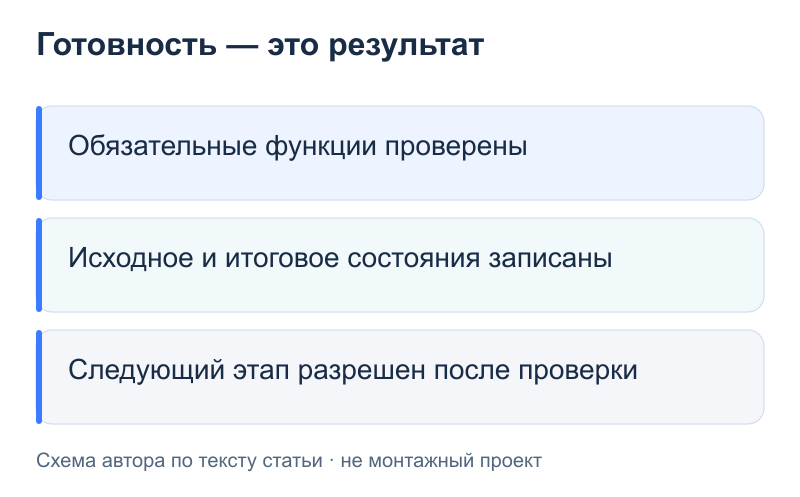

Что считать готовностью к следующему этапу
Проверьте исходные действия пользователя при рабочем числе потоков, переключения, холодный запуск и восстановление после согласованных отказов. Сохраните фактическую задержку там, где она важна, и условия ее измерения. Укажите, что еще не проверено: будущая нагрузка и новые типы устройств не становятся подтвержденными вместе с первым экраном.
На следующую ступень переходят, когда команда умеет не только включить систему, но и вернуть ее в работу по сохраненной инструкции. Такой подход сохраняет сильную сторону инженеров HDMI/SDI — понимание сигнального тракта — и добавляет к ней сетевые инструменты. Тогда новая технология расширяет управляемый рабочий процесс, а не отнимает у людей возможность разобраться в отказе.
