Профессиональное видео долго передавалось по выделенным линиям: камера шла в коммутатор или продюсерский пульт по SDI, компьютер — в проектор по HDMI, и каждый сигнал занимал собственный кабель от источника до приёмника. Чтобы добавить источник или перестроить маршрут, приходилось тянуть новую линию и переключать разъёмы вручную. NDI (Network Device Interface) — технология компании Vizrt — перевела эту задачу на обычные IP-сети: источник объявляет себя в сети, приёмники видят его по имени и сразу принимают поток, а маршруты меняются программно, без перекоммутации кабелей.
На практике у инженера сегодня два вопроса: какой из форматов NDI выбрать под производство и выдержит ли существующая сеть нужное число потоков. От ответа зависят покупка камеры со встроенным NDI, выбор преобразователя HDMI/SDI и требования к коммутатору. Ниже разбираем форматы, полосу, задержку и правила сети — с числами из официальной документации NDI, отделяя заявления производителя от того, что проверяется на своей площадке.
Три формата, а не «Full NDI»

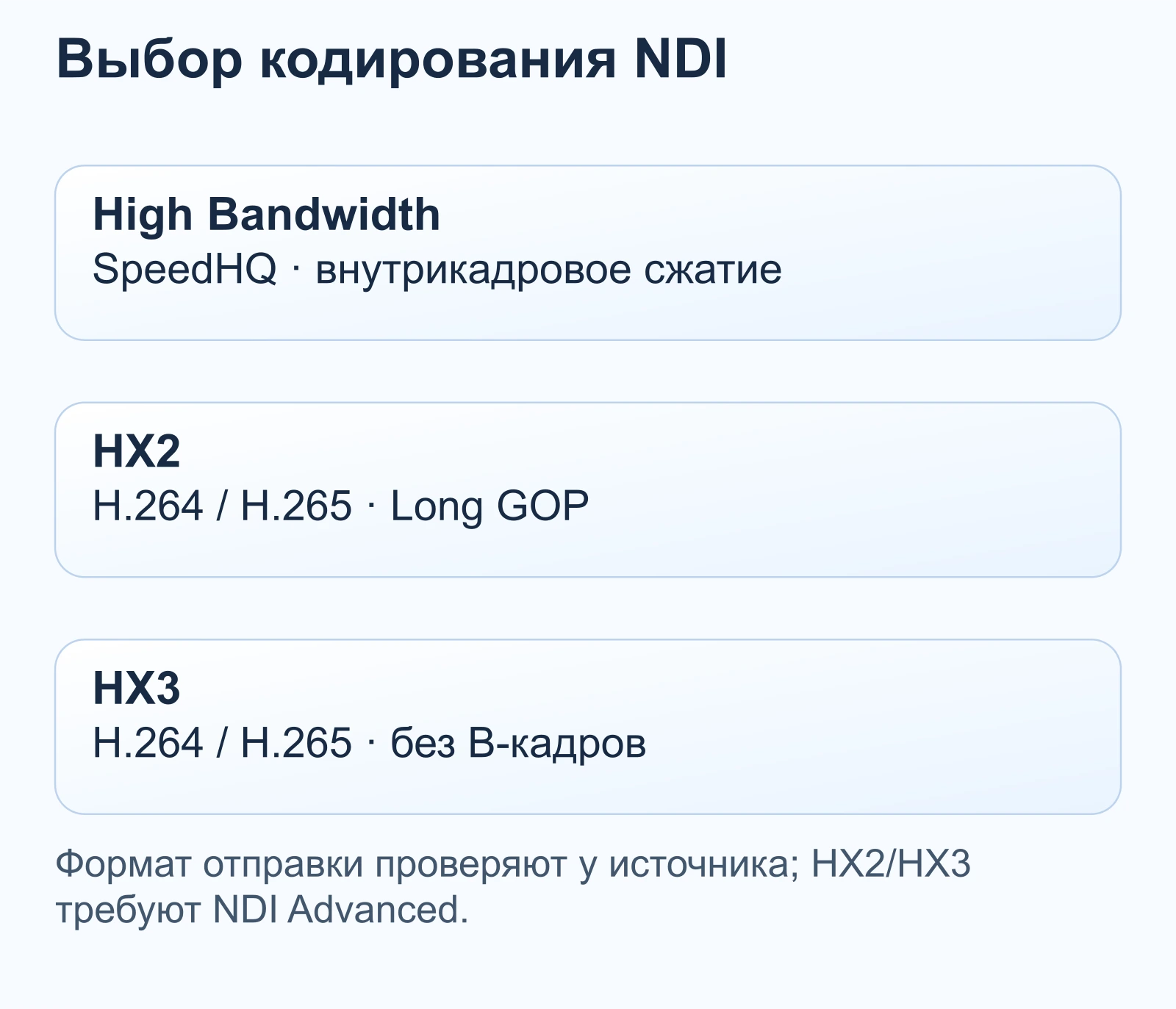

У NDI сейчас три актуальных формата передачи — NDI High Bandwidth, NDI HX2 и NDI HX3, плюс устаревший NDI HX1, который производитель постепенно выводит из обращения. Названия важны. Формулировка «Full NDI» в официальной документации прямо названа неправильной; корректное имя — NDI High Bandwidth. Аббревиатуру HX не следует расшифровывать как «High Efficiency». Форматы различаются кодеком, полосой и задержкой, поэтому выбор делается не между «NDI вообще» и чем-то ещё, а между конкретными профилями.
NDI High Bandwidth передаёт видео с внутрикадровым сжатием кодеком SpeedHQ (проприетарный, на основе MPEG-2) и заявлен как «почти без потерь». HX2 и HX3 используют H.264 (AVC) или H.265 (HEVC) с межкадровым сжатием Long GOP и экономят полосу. HX3 — более новый из двух сжатых форматов: изменённый Long GOP без B-кадров (GOP — 20 кадров), что снижает задержку относительно HX2 ценой большего битрейта. Отдельное ограничение: кодировать (отправлять) поток в HX2 или HX3 могут только продукты с лицензией NDI Advanced. Перед выбором источника стоит проверить, какой формат устройство умеет именно отправлять, а не только принимать.
Полоса на один поток
Числа ниже — расчётные максимумы из официальной белой книги NDI, а не измерения на конкретной сцене.

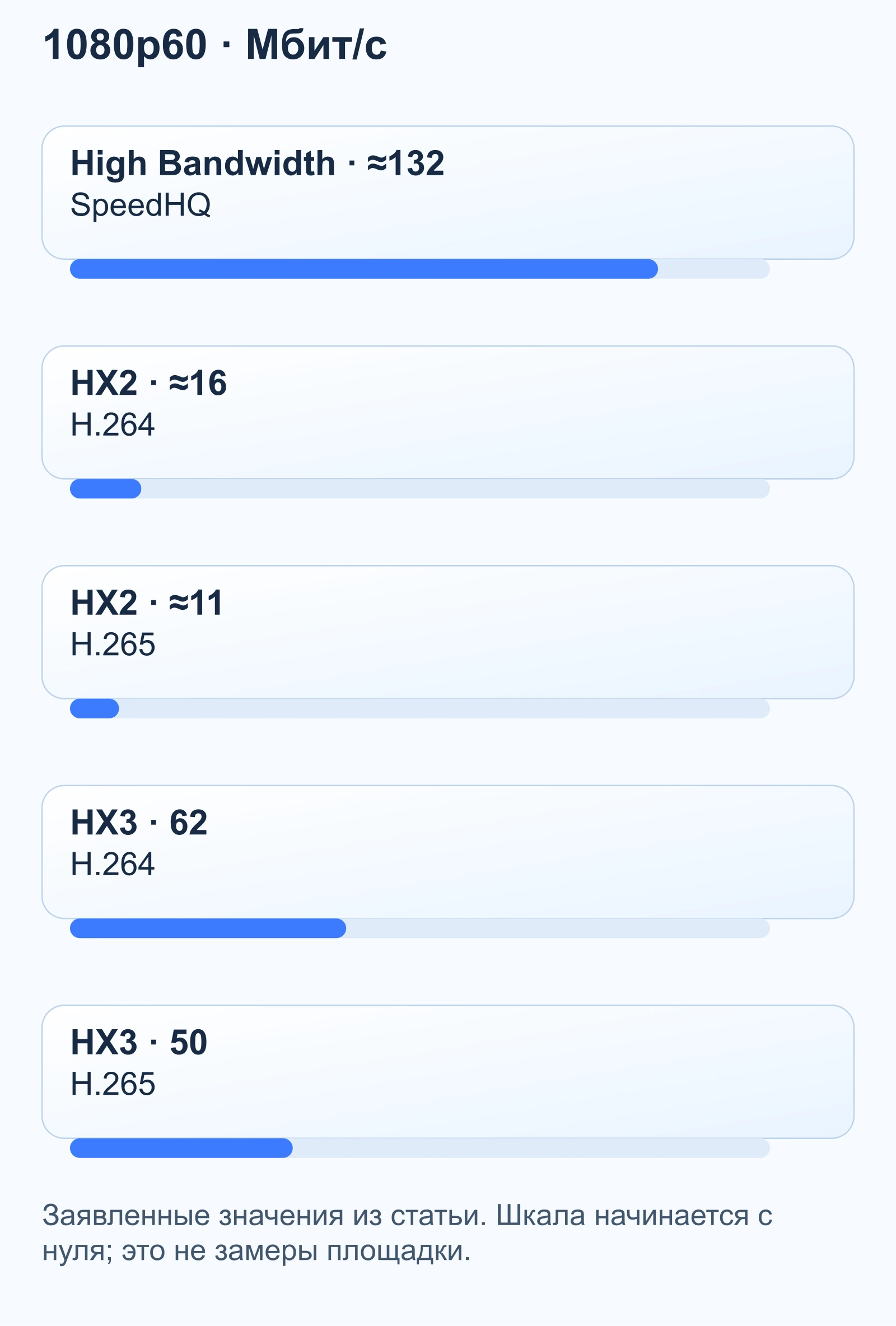

| Формат и режим | Кодек | Полоса, Мбит/с |
|---|---|---|
| High Bandwidth, 1080p60 | SpeedHQ | ~130 (132 в таблице) |
| High Bandwidth, 2160p60 | SpeedHQ | ~250 |
| HX2, 1080p60 | H.264 / H.265 | ~16 / ~11 |
| HX3, 1080p60 | H.264 / H.265 | 62 / 50 |
| HX3, 2160p60 | H.264 / H.265 | 110 / 84 |
Реальный поток зависит от сцены, движения и настроек, поэтому эти значения правильнее читать как верхнюю границу для расчёта сети, а не как гарантированную цифру. Обратите внимание на разницу: при одинаковом разрешении HX3 занимает заметно больше полосы, чем HX2 (1080p60 по H.264 — 62 против 16 Мбит/с). Это плата за меньшую задержку и лучшее качество.
Задержка: где миллисекунды, а где — строки

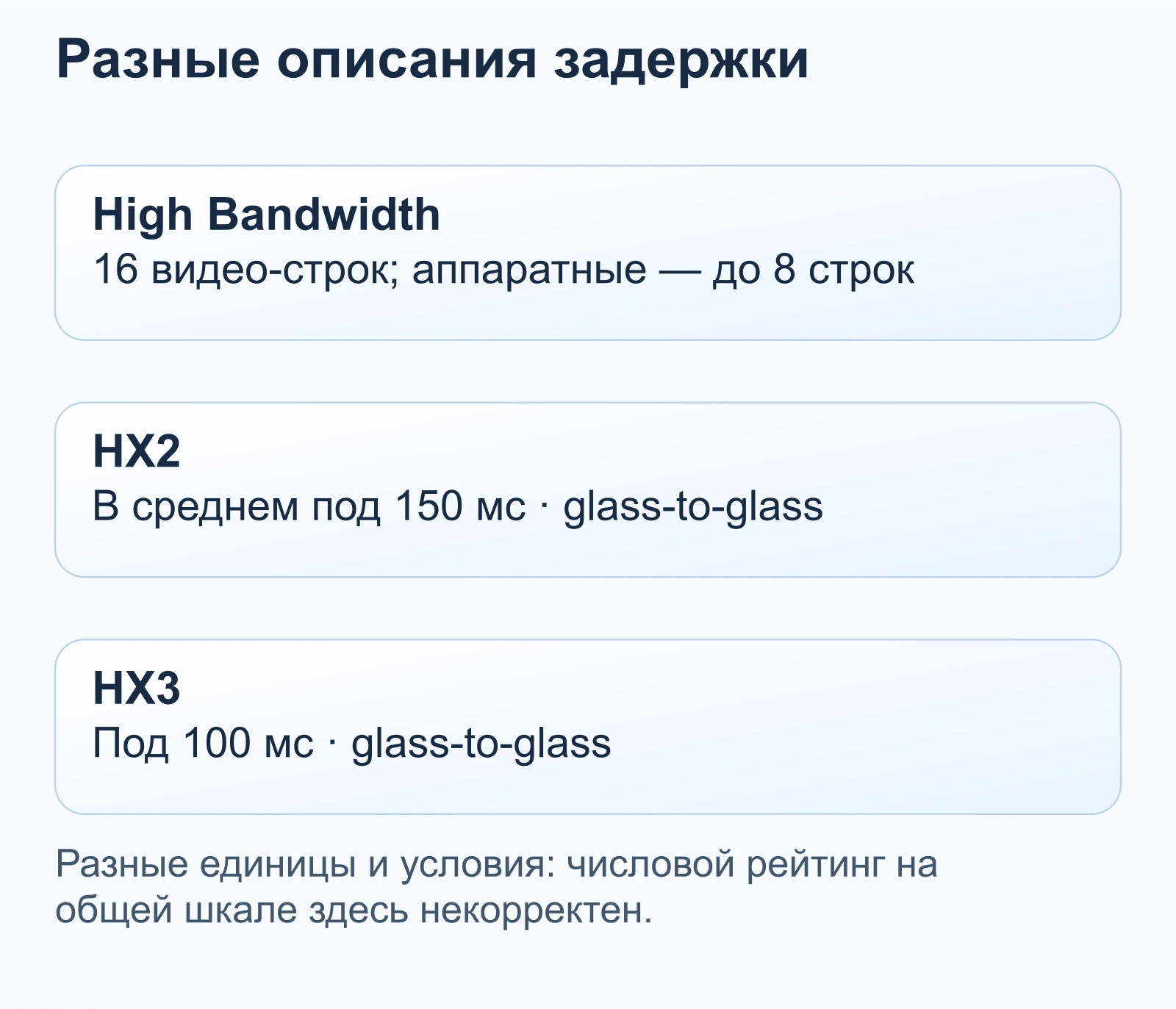

Для High Bandwidth производитель не приводит задержку в миллисекундах: техническая задержка — 16 видео-строк, большинство реализаций укладываются в одно поле, а аппаратные — до 8 строк end-to-end. Официального значения в миллисекундах я не нашёл; вторичные источники иногда называют «доли кадра», но это не документ производителя.
Сжатые форматы описаны числом «от стекла до стекла» (glass-to-glass): HX2 — в среднем под 150 мс, HX3 — под 100 мс. Условия измерений производитель не раскрывает, поэтому это ориентир, а не гарантия.

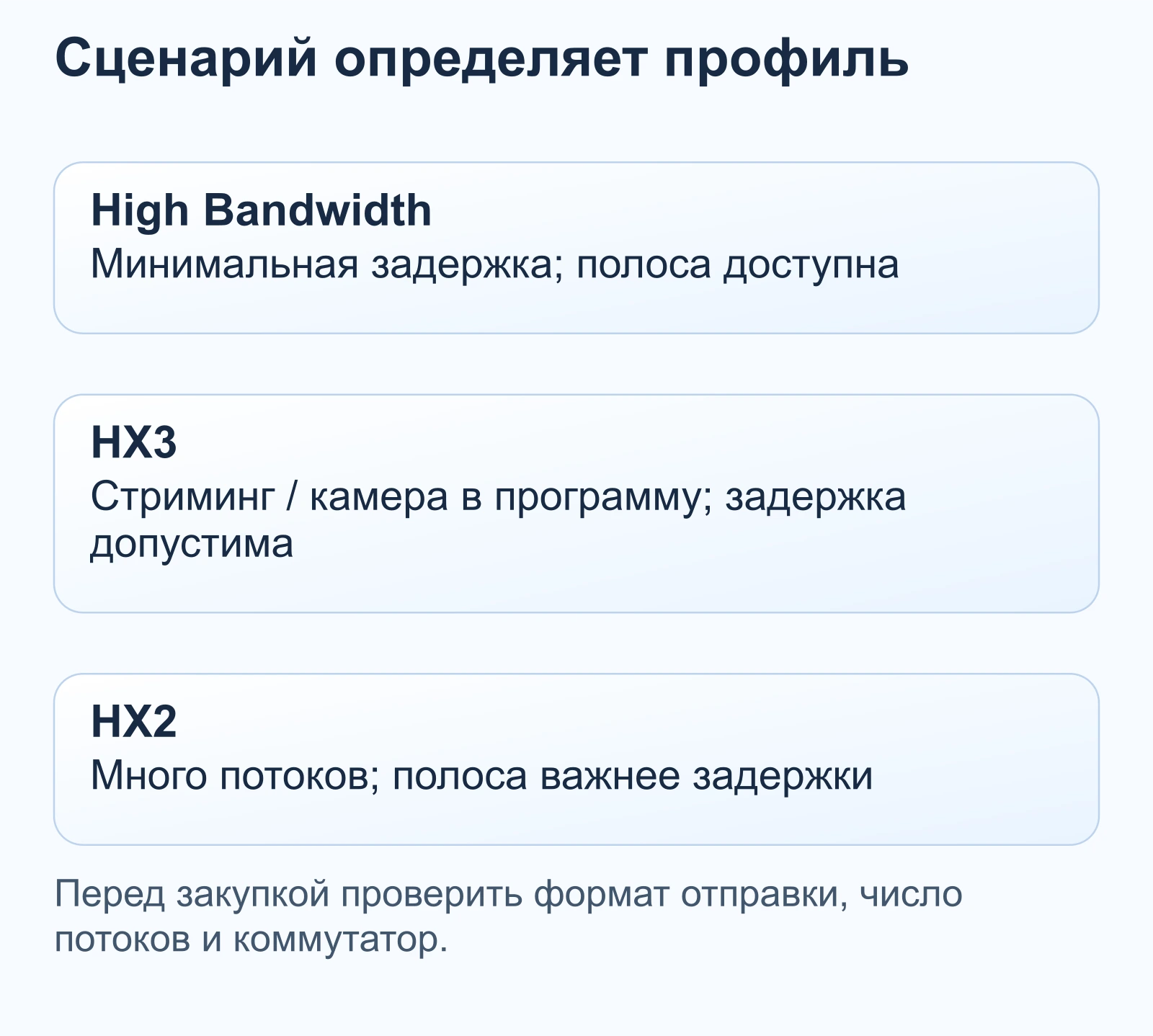

Разница определяет сценарий. High Bandwidth почти не заметен глазу и подходит для живого производства с переключением камер. HX3 годится для стриминга и передачи камеры в программу, где небольшая задержка допустима. HX2 — там, где полоса дороже задержки: удалённые площадки, десятки одновременных потоков.
Сколько потоков выдержит гигабит
Грубый расчёт: гигабитный канал после накладных расходов Ethernet и IP даёт около 940 Мбит/с полезной полосы. Делим на полосу потока — получаем число одновременных потоков.
| Профиль | Полоса на поток, Мбит/с | Потоков в 1 Гбит/с |
|---|---|---|
| High Bandwidth 1080p60 | ~130 | ~7 |
| High Bandwidth 2160p60 | ~250 | ~3 |
| HX3 1080p60 | 62 / 50 | ~14–18 |
| HX3 2160p60 | 110 / 84 | ~8–11 |
| HX2 1080p60 | 16 / 11 | ~50–80 |

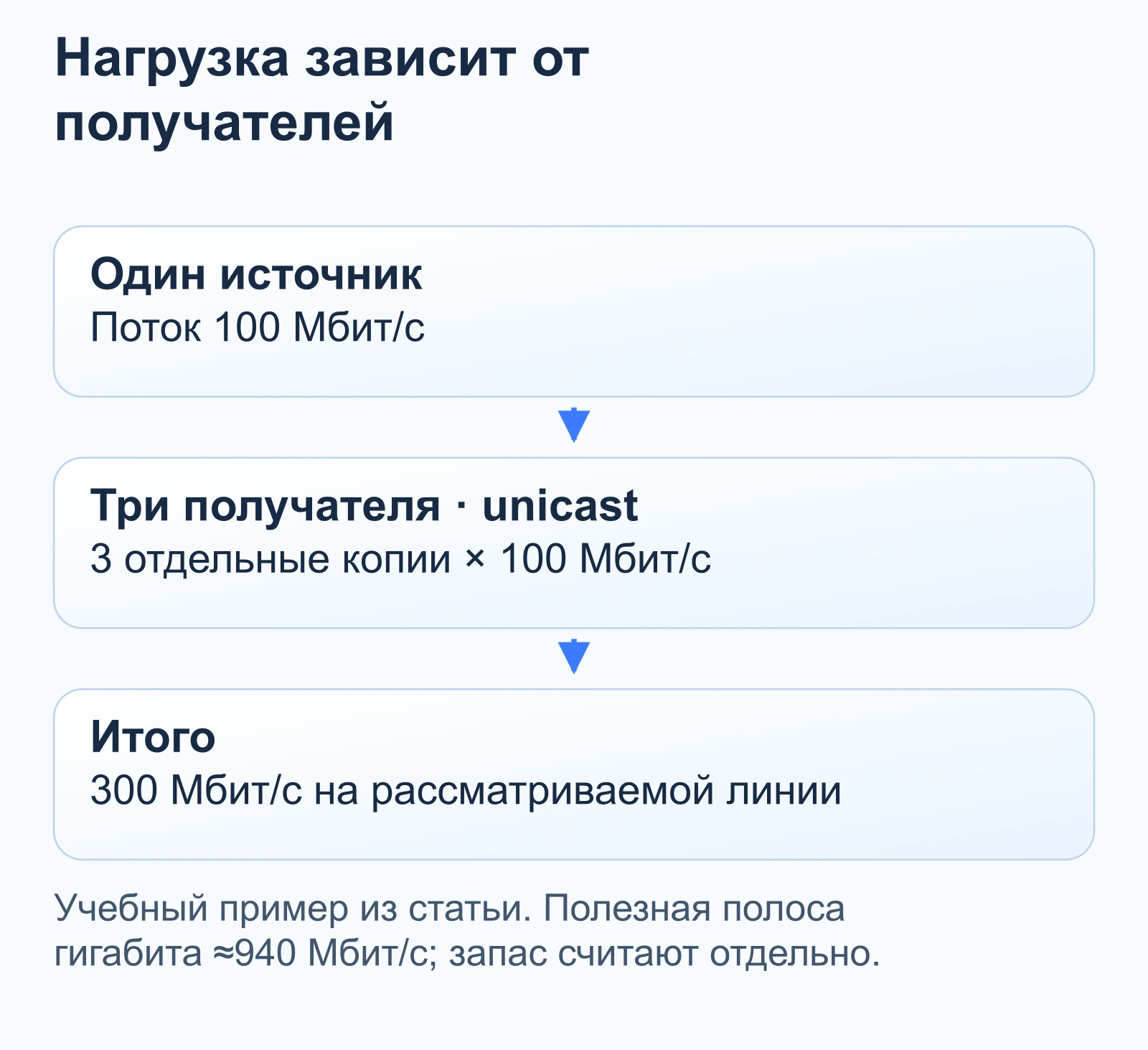

Это оценка по заявленным максимумам, без запаса под скачки трафика. И есть второй множитель: при unicast/TCP поток умножается на число приёмников. Один поток 100 Мбит/с, открытый в трёх окнах Studio Monitor, занимает уже 300 Мбит/с. Когда один и тот же поток нужно раздать многим приёмникам, включают multicast — тогда сеть передаёт его один раз.
Как устройства находят друг друга

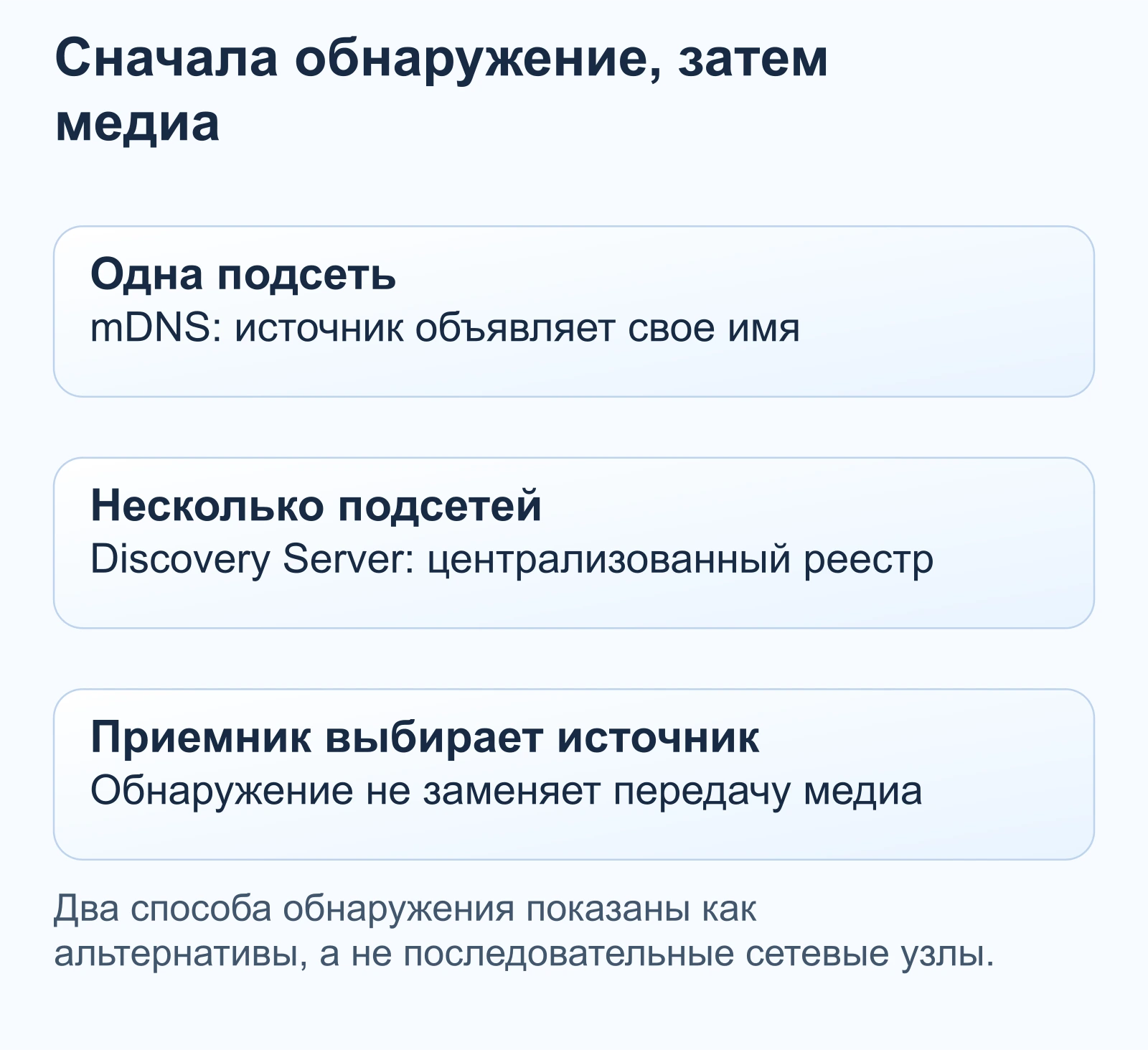

NDI находит источники двумя способами. mDNS (Bonjour) работает автоматически в одной подсети: устройство объявляет себя, остальные видят его по имени. Для больших сетей есть NDI Discovery Server — централизованный реестр, который заменяет mDNS и позволяет работать полностью в unicast, в том числе через подсети и облака; с NDI 5 поддерживается резервирование списком серверов. NDI Access Manager управляет видимостью через группы send/receive и добавляет внешние источники из других подсетей по IP. С версии 6.2 появилось отдельное приложение NDI Discovery — графический список отправителей и приёмников.
Коммутатор и Wi-Fi

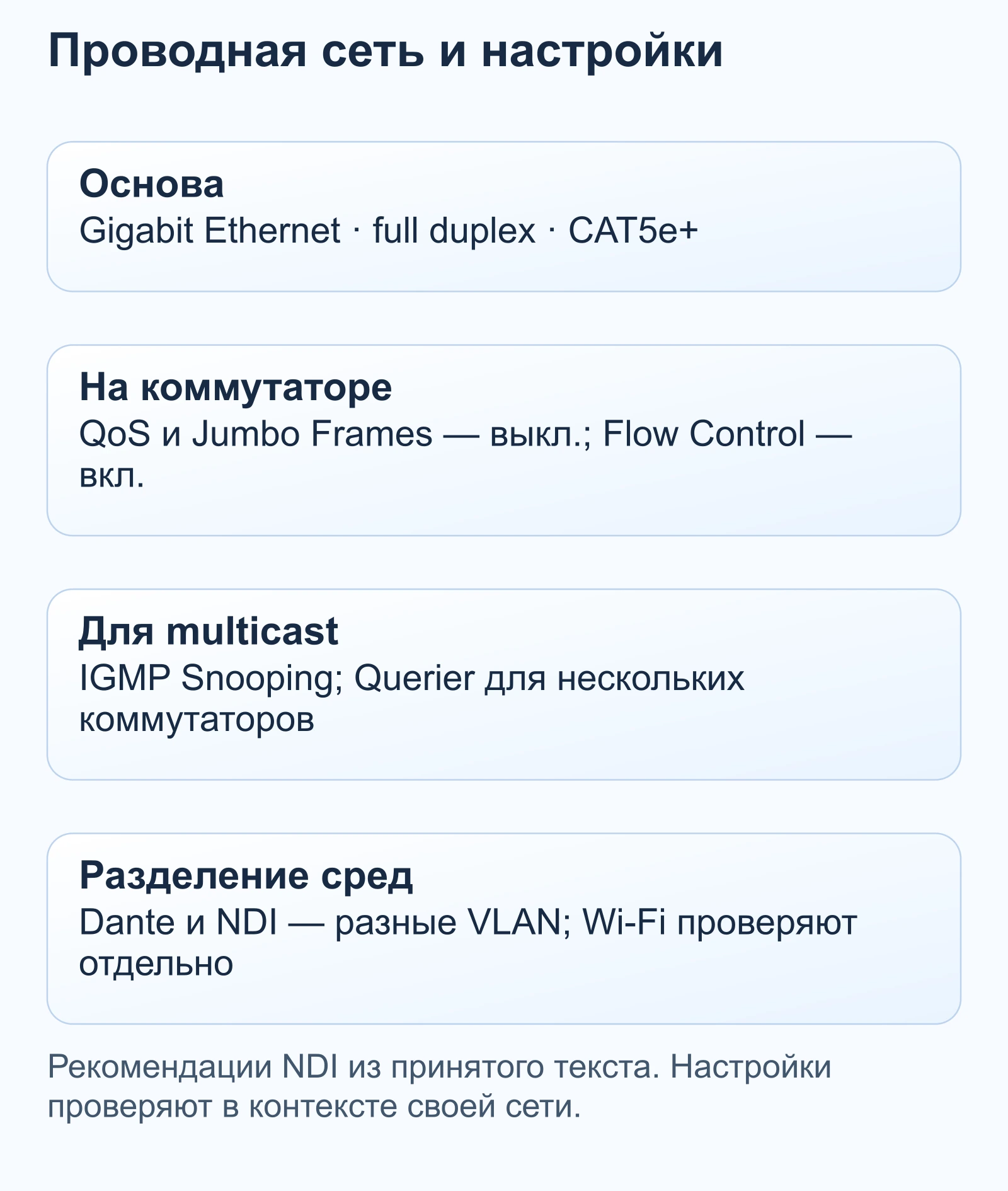

Документация NDI предъявляет к сети конкретные требования. Гигабитный Ethernet обязателен, полный дуплекс. На коммутаторе производитель рекомендует: QoS отключить (чтобы не вносить задержку), Jumbo Frames отключить, Flow Control включить, IGMP Snooping включить при multicast, а в сетях из нескольких коммутаторов настроить IGMP Querier. Служебный порт NDI — 5960, потоки идут с 5961 и выше. Кабель — CAT5e и лучше. Dante и NDI в одной сети разводят по разным VLAN.
Wi-Fi производитель оценивает осторожно: «в целом работает, но природа Wi-Fi может влиять на производительность», и рекомендует, если уж он нужен, минимум Wi-Fi 6 или 7. Для предсказуемого числа потоков расчёт всё равно ведут по проводной сети.
Мониторинг

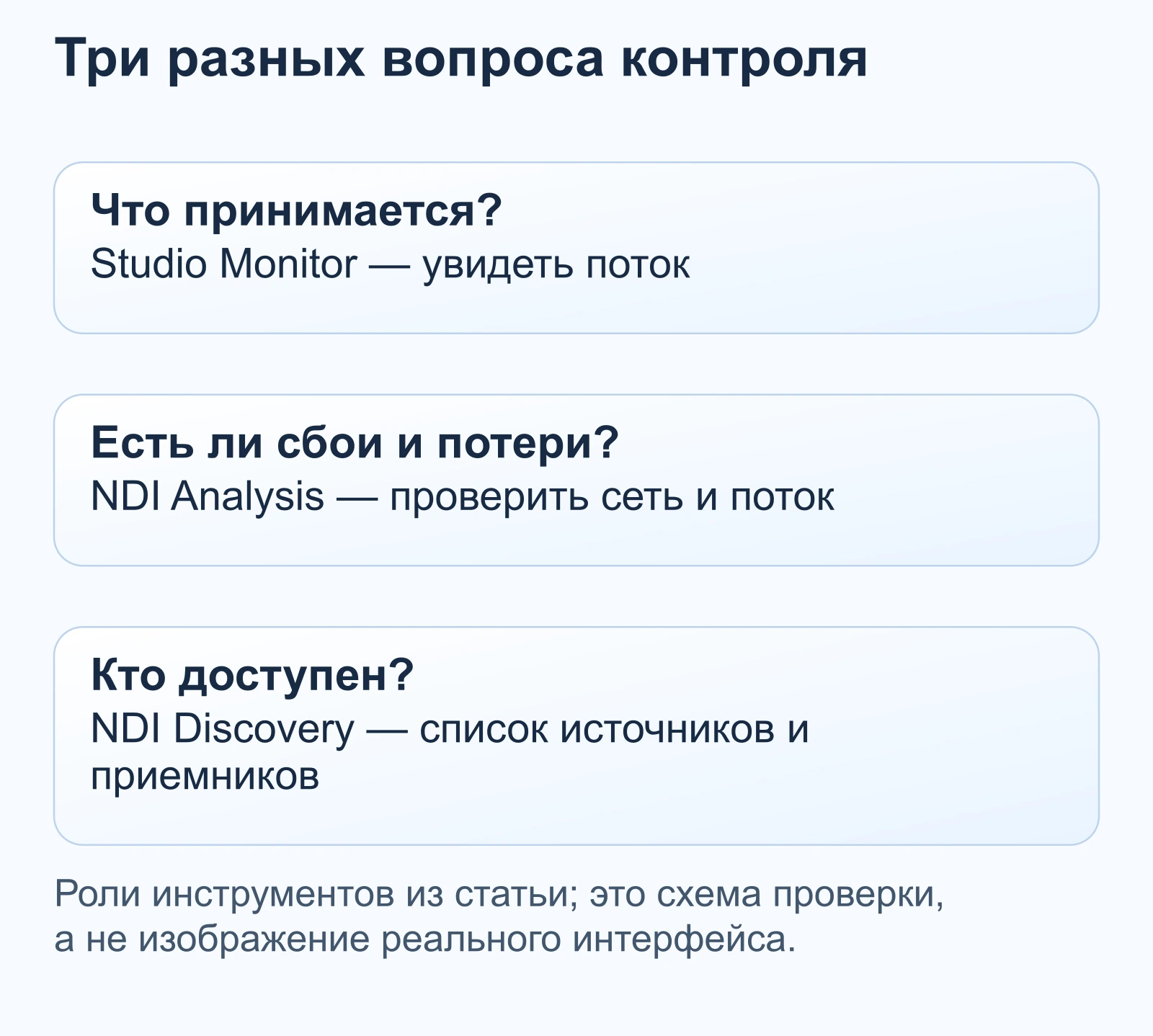

За состоянием потоков следят теми же бесплатными инструментами. Studio Monitor показывает принимаемый поток. NDI Analysis — отдельный анализатор, который проверяет сеть и показывает сбои и потери. NDI Discovery выводит список отправителей и приёмников и настройку сервера обнаружения.
Бесплатные приложения NDI Tools

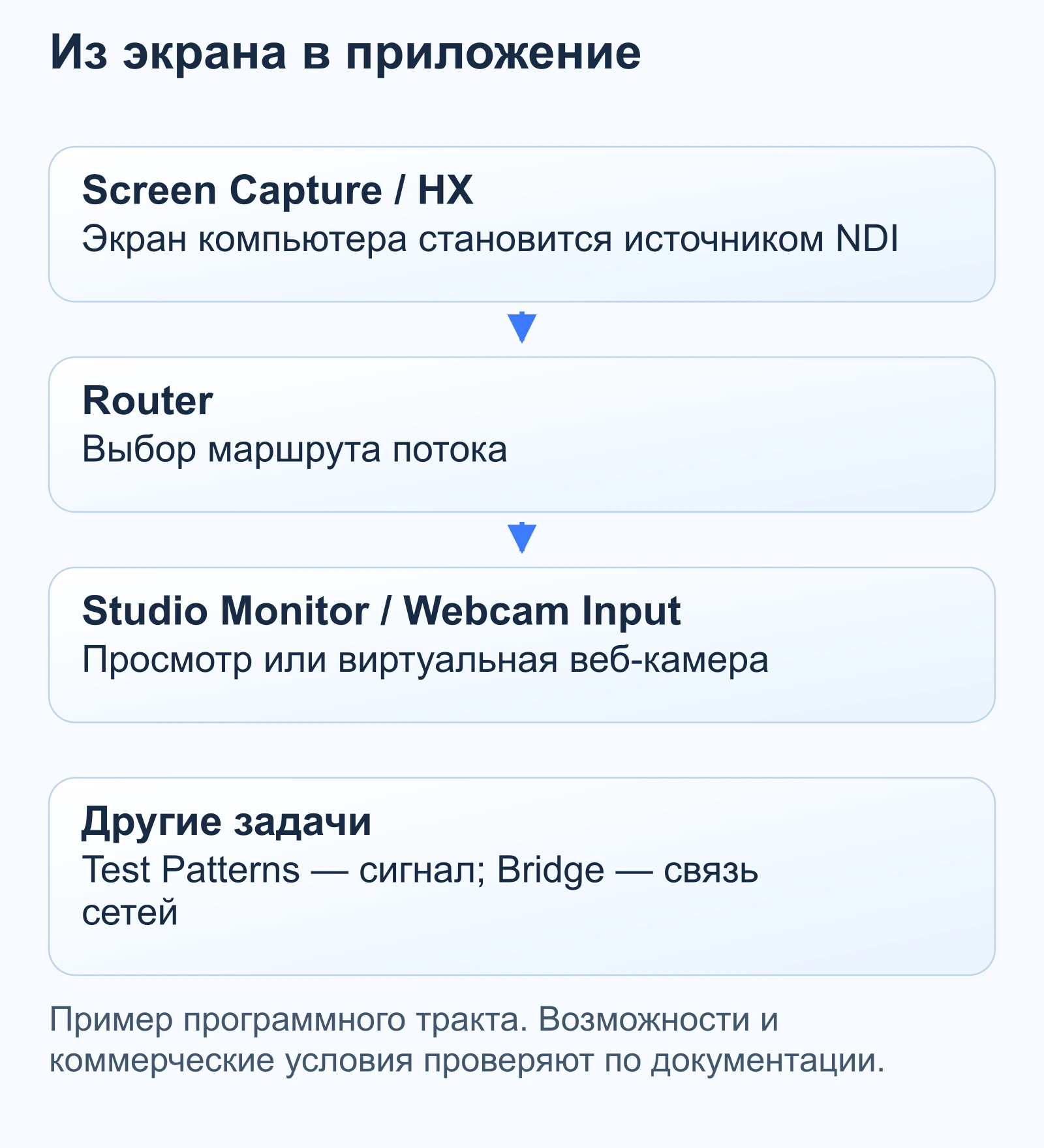

Набор NDI Tools бесплатный и закрывает большую часть настройки. Studio Monitor принимает и показывает потоки. Screen Capture и Screen Capture HX передают экран компьютера. Webcam Input превращает поток NDI в виртуальную веб-камеру для видеосвязи. Test Patterns отдаёт тестовые сигналы. Router маршрутизирует потоки. Bridge связывает сети через интернет с транскодированием в H.264/HEVC или High Bandwidth. Access Manager и NDI Discovery управляют видимостью и списком устройств. Приложение Remote удалено из набора в версии 6.2.1.
Отдельно доступны NDI Audio Direct (VST3-плагины для передачи и микширования до 16 аудиоканалов в DAW, только Windows) и NDI Free Audio. SDK для разработки — royalty-free, но платный NDI Advanced SDK нужен для KVM, HDR, декодирования и passthrough HX3, genlock и многоканального звука. Оговорка про «бесплатность»: для коммерческого использования производитель просит обращаться к продавцу — это стоит уточнить при внедрении в проект под заказчика.
Камеры и преобразователи

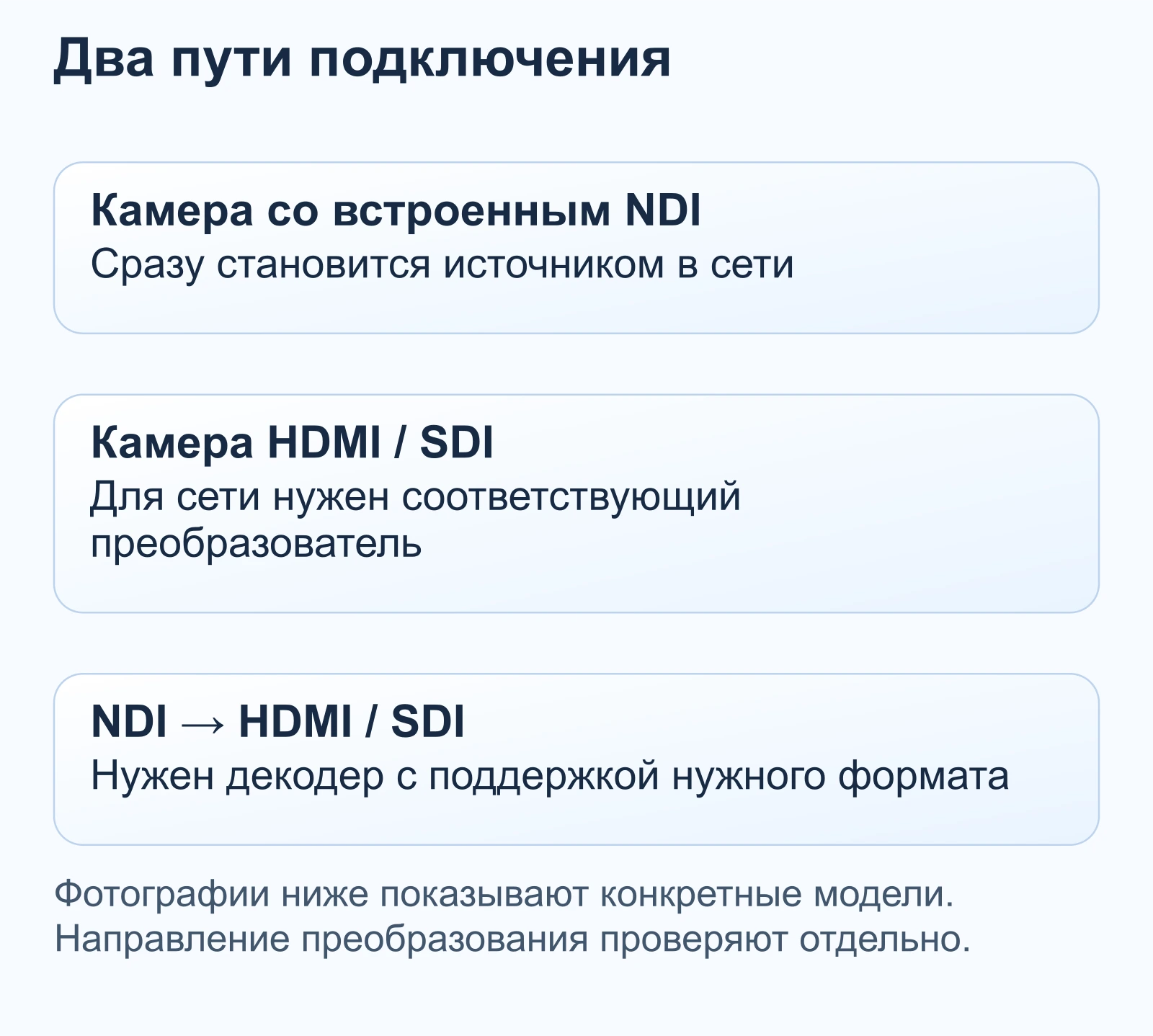

Камеры со встроенным NDI|HX — самый быстрый путь в производство. В официальном списке: Sony (BRC-X400, SRG-X400, ILME-FR7), Panasonic (AG-CX350, AW-UE160, AW-HE130), PTZOptics, Canon CR-N700, Marshall, Lumens, Aver. Отдельные платные апгрейды NDI|HX для камер прекращены с 31 декабря 2025 года — для новых закупок ищут камеру с уже встроенной поддержкой. Нативный High Bandwidth встречается у BirdDog (камеры P4K и P400), которые передают полный поток без HX-сжатия.

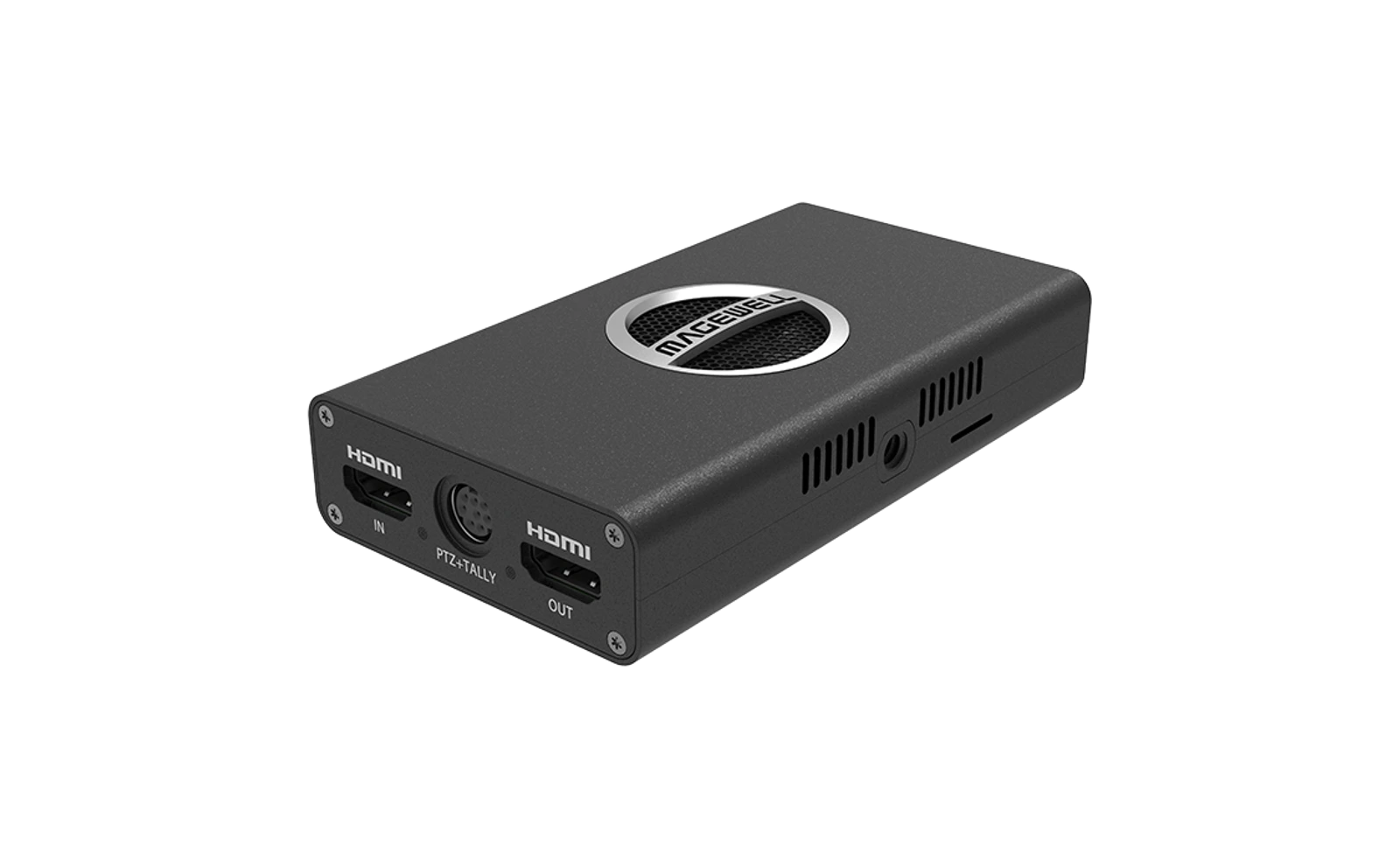

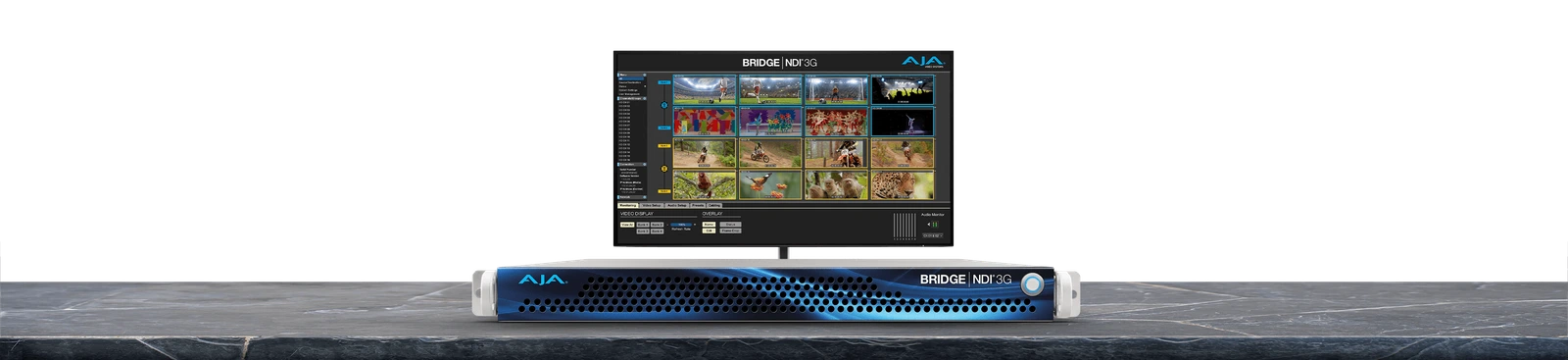

Для существующего HDMI/SDI-оборудования есть преобразователи. Magewell Pro Convert — семейство аппаратных энкодеров (HDMI/SDI → NDI, до 4K60) и декодеров (NDI → HDMI/SDI). Kiloview N40 делает 4K-преобразование в обе стороны. AJA Bridge NDI 3G конвертирует SDI → NDI и обратно. NewTek Spark Plus IO закрывает HDMI/SDI → NDI. BirdDog выпускает компактные преобразователи Mini и 4K.
Миграционный сценарий

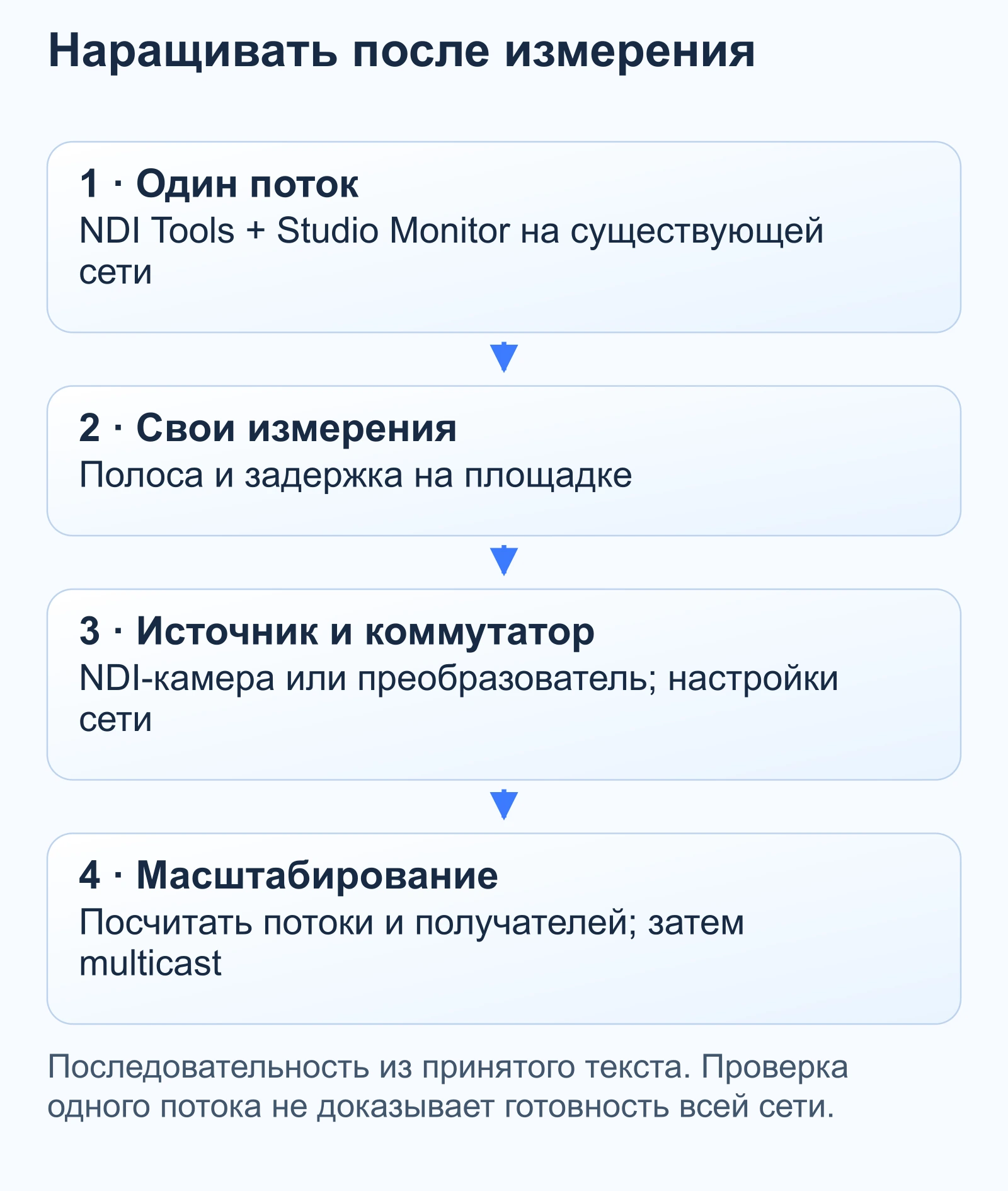

Путь внедрения удобно проверять шагами. Сначала поставить бесплатные NDI Tools на существующей сети и прогнать один поток — камеру или экран — через Studio Monitor. Измерить полосу и задержку на своей площадке. Затем добавить источник: преобразователь для текущей камеры или новую камеру со встроенным NDI, и проверить коммутатор — гигабит, IGMP Snooping, отдельный VLAN под медиа. Только после этого наращивать число потоков, считая их по таблице выше, и включать multicast для раздачи на несколько приёмников.
Выбор профиля: короткий чек-лист
Если свести всё к решению по задаче:
Российский слой

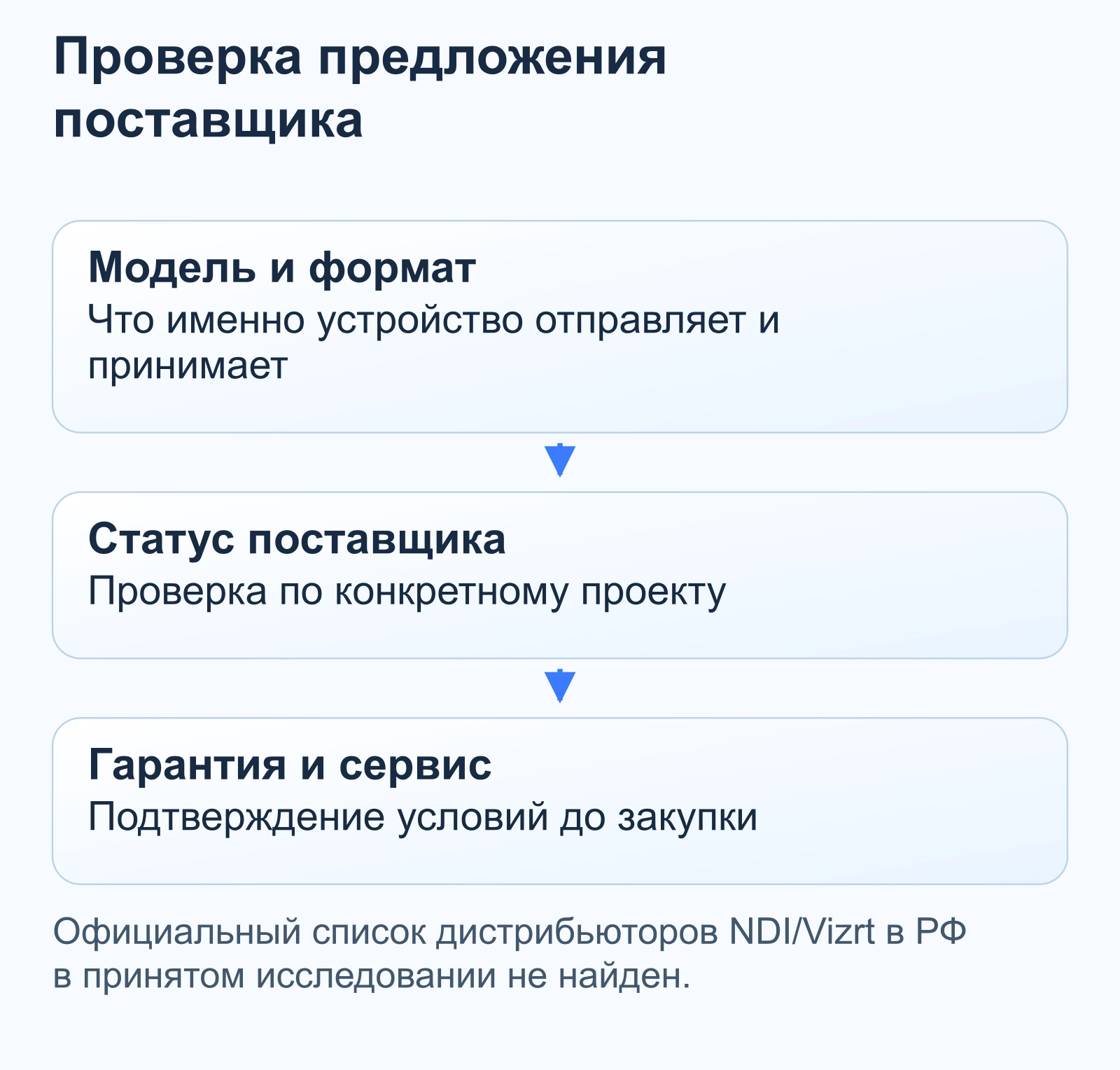

Официального списка дистрибьюторов NDI/Vizrt в России на сайтах производителя я не нашёл. На рынке работают дистрибьюторы и дилеры: birddog.ru позиционирует себя официальным поставщиком BirdDog, Proland Group занимается AV-over-IP, оборудование есть у реселлеров gs-corp.ru и qbs.ru. Статус поставщика, гарантию и сервис проверяют по конкретному проекту, а не по упоминанию бренда.
