Пока к каждому каналу усилителя подключена одна подходящая колонка, надпись «8 Ом» легко воспринимать как справочную мелочь. Вопрос возникает, когда хочется добавить еще одну пару: звук нужен в четырех местах, а выходов всего два. Можно ли соединить колонки между собой и что после этого увидит усилитель?
Такая задача появилась задолго до сетевого звука и решается устройством электрической цепи. Здесь разберем одинаковые пассивные акустические системы для низкоомного выхода обычного транзисторного усилителя: две и четыре колонки. У активных колонок усилитель уже внутри, а у распределенных линий 70/100 В другая логика подключения и расчета. Смешивать эти сценарии в одной простой таблице не стоит.
Что означает сопротивление колонки

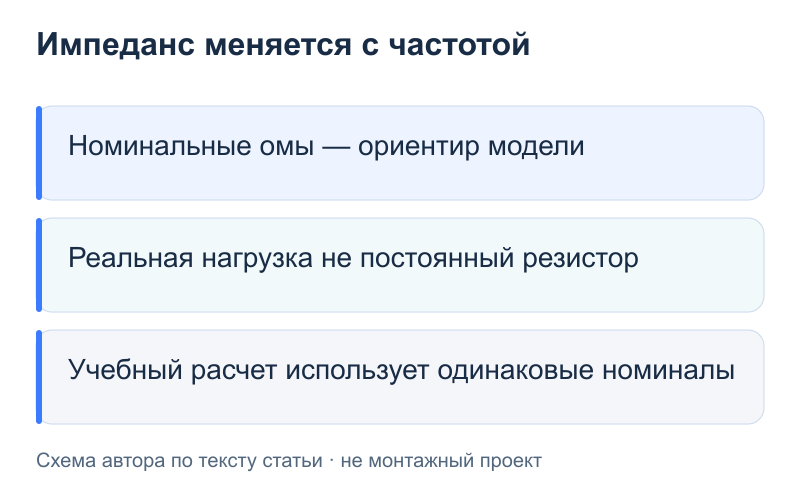

На пассивной акустической системе можно встретить номинал 4, 8 или 16 Ом. В разговоре его называют сопротивлением; точнее — номинальным импедансом, то есть характеристикой нагрузки для переменного звукового сигнала. Во время воспроизведения импеданс меняется с частотой, поэтому цифра на корпусе не остается постоянной для каждой ноты.
Обычный мультиметр измеряет сопротивление постоянному току. Показание может отличаться от номинала на динамике. Само это различие не доказывает поломку. Производитель Celestion отдельно объясняет такую ситуацию на примере своих динамиков. В расчетах ниже будем пользоваться номиналами, помня, что они упрощают реальную нагрузку. Пояснение Celestion.
Для усилителя важно, какую суммарную нагрузку получает один его канал. Если руководство разрешает минимум 4 Ом в выбранном режиме, группа с номиналом 8 Ом не нарушает именно это нижнее ограничение. А группа 2 Ом его нарушает. Это не задача сделать сопротивление колонки равным какому-то «выходному сопротивлению» усилителя: нужно читать допустимую нагрузку и мощность при ней.
Две колонки: последовательно или параллельно

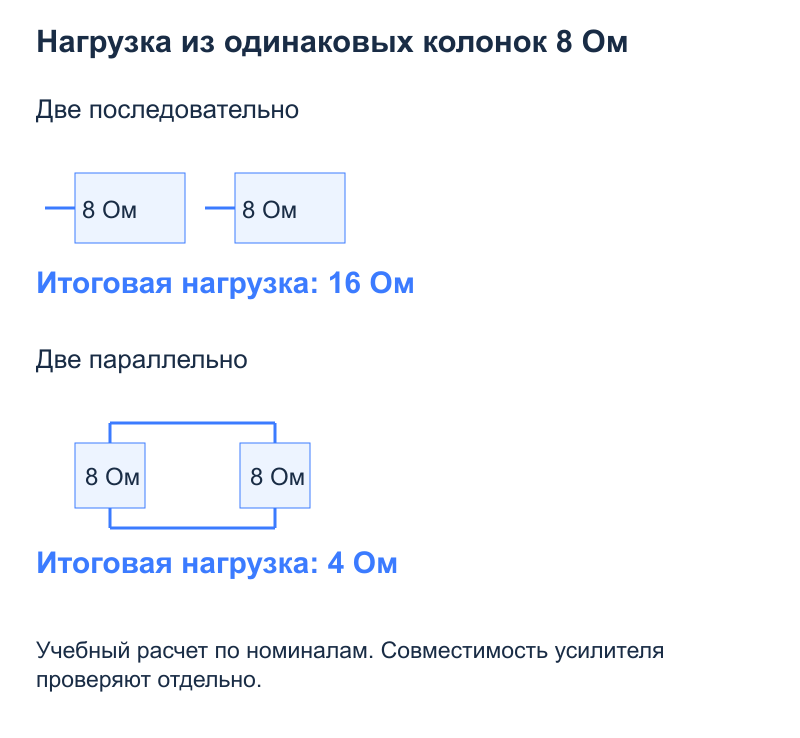

Возьмем две одинаковые системы по 8 Ом. При последовательном соединении ток проходит через одну нагрузку, затем через другую. В простой модели номиналы складываются:
8 + 8 = 16 Ом.
При параллельном соединении обе системы подключены к одной паре выходных клемм отдельными ветвями. Для двух одинаковых нагрузок итоговый номинал вдвое меньше:
8 / 2 = 4 Ом.
Именно такой пример с двумя 8-омными акустическими системами приводит учебное руководство Yamaha: параллельное соединение дает нагрузку 4 Ом. Но соединение готовых многополосных систем нужно также согласовать с их документацией: внутри есть фильтры, а реальный импеданс меняется по частоте. Арифметика номиналов помогает понять идею, но не заменяет проверку конкретного комплекта. Руководство Yamaha для начинающих.
Если у каждой колонки два разъема, не делайте вывод, что второй обязательно включает ее последовательно со следующей. Назначение и распайку нужно проверить. Во многих изделиях разъемы соединены параллельно: подключение «цепочкой» внешне выглядит последовательным, но электрически им не является.
Четыре колонки дают очень разные результаты

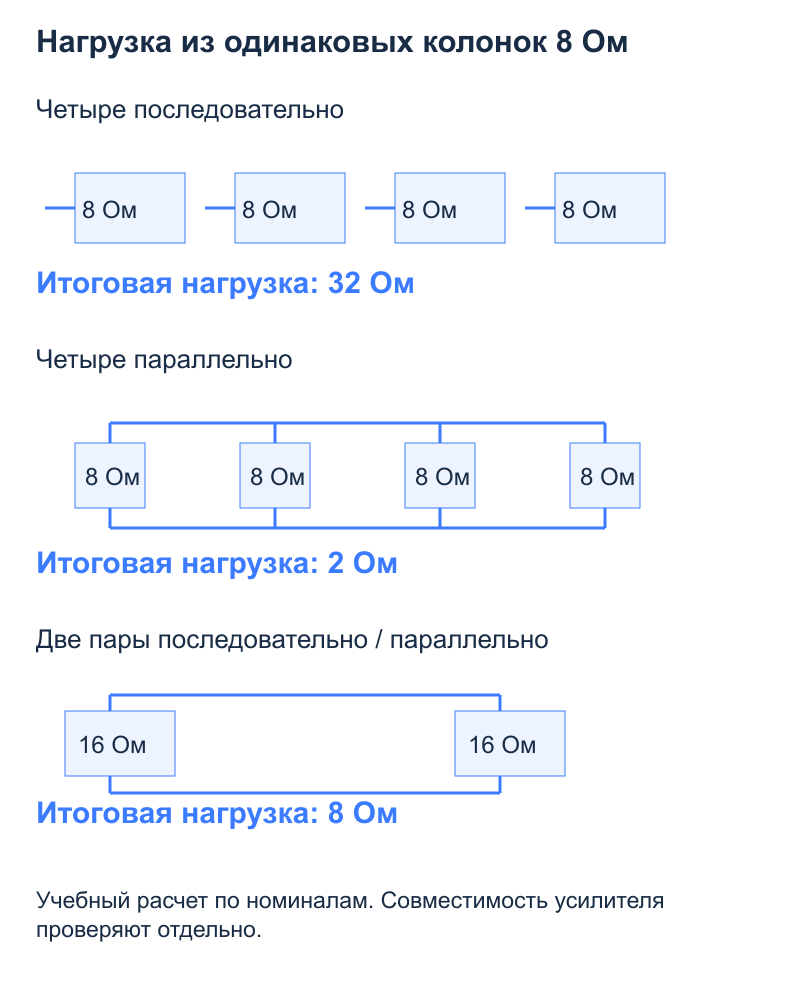

Теперь возьмем четыре одинаковые системы по 8 Ом на один канал. Если все включить последовательно, получим 32 Ом. Если все параллельно — 2 Ом. Между этими вариантами есть смешанная схема: две последовательные пары, подключенные параллельно друг другу.
В каждой паре получится 8 + 8 = 16 Ом. Две одинаковые ветви по 16 Ом в параллель дают 16 / 2 = 8 Ом. Так четыре колонки создают номинальную нагрузку 8 Ом, хотя каждая из них тоже имеет номинал 8 Ом.
| Одинаковые системы по 8 Ом | Итог на одном канале |
|---|---|
| Две последовательно | 16 Ом |
| Две параллельно | 4 Ом |
| Четыре последовательно | 32 Ом |
| Четыре параллельно | 2 Ом |
| Две последовательные пары параллельно | 8 Ом |
Если для учебного усилителя задан минимум 4 Ом, строка с четырьмя параллельными колонками не проходит эту проверку. Наличие защиты не делает такую нагрузку разрешенной. Остальные строки проходят только сравнение номинала с указанным минимумом; это еще не оценка мощности, реальной кривой импеданса и рекомендаций производителя колонок.
Нельзя применять эту таблицу к смеси разных моделей и считать, что каждая получит равную долю мощности. Для разных нагрузок понадобятся отдельный расчет и проверка их поведения. Часто понятнее использовать дополнительные независимые каналы усиления.
Почему мощность усилителя меняется вместе с нагрузкой

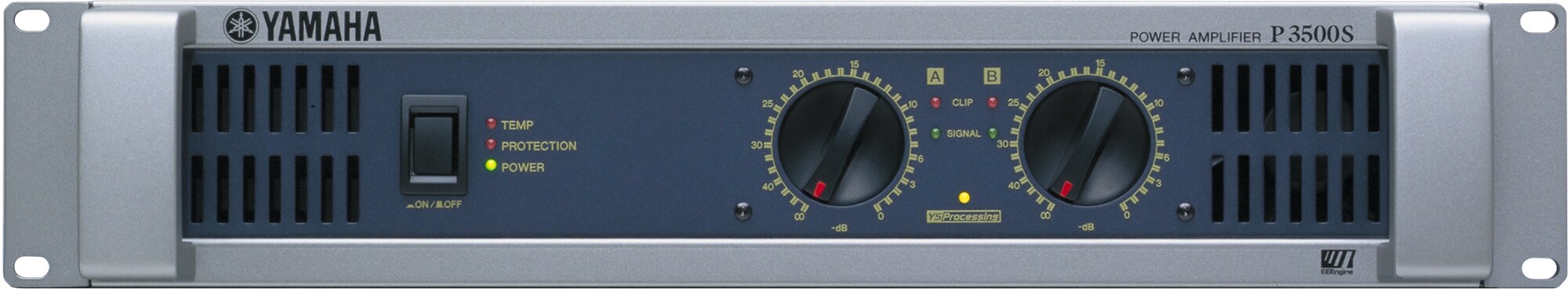

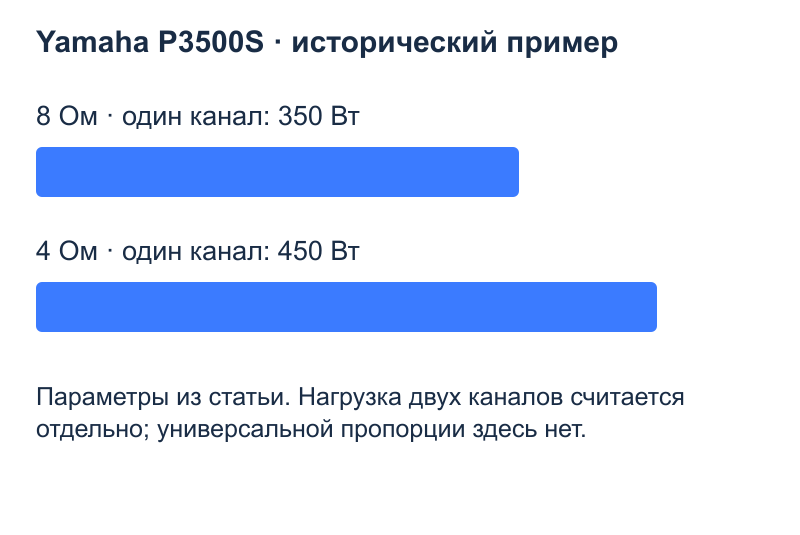

Усилитель не выдает одинаковое число ватт при любом подключении. В руководстве Yamaha разобран исторический пример P3500S: в стереорежиме указаны 350 Вт на канал при 8 Ом и 450 Вт при 4 Ом. Это параметры конкретного примера, а не универсальная пропорция для всех усилителей.
Если две одинаковые 8-омные колонки подключены параллельно к одному такому каналу, его нагрузка становится 4 Ом. Условные 450 Вт канала распределяются между двумя одинаковыми нагрузками примерно поровну — по 225 Вт при этой идеализированной оценке. Каждая не получает по 450 Вт. И сам усилитель не обязан постоянно работать на предельной мощности: реальный сигнал и установленный уровень меняются.
Другая схема — по одной 8-омной системе на каждом из двух каналов. Тогда каждый канал работает со своей нагрузкой 8 Ом. Нельзя сложить сопротивления двух независимых каналов и объявить, что весь усилитель теперь нагружен на 4 Ом.
Для четырех одинаковых систем в симметричной смешанной схеме суммарная мощность одного канала также делится между четырьмя системами. Например, если при нагрузке 8 Ом канал действительно отдает 400 Вт, идеальная равная доля составит 100 Вт. Число 400 здесь задано для учебного расчета, а не взято из паспорта P3500S.
Две цифры в ваттах тоже нужно сравнивать правильно

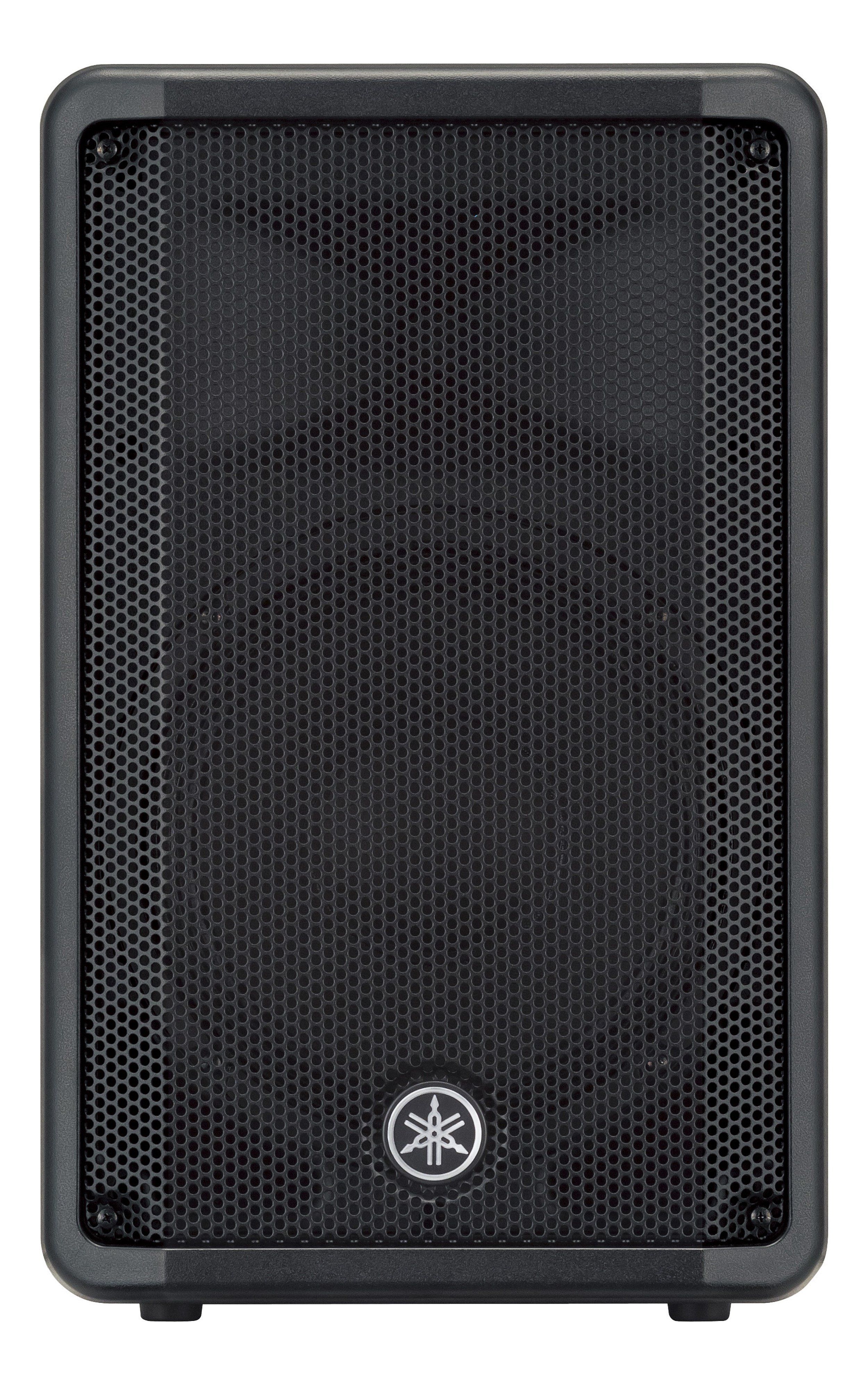

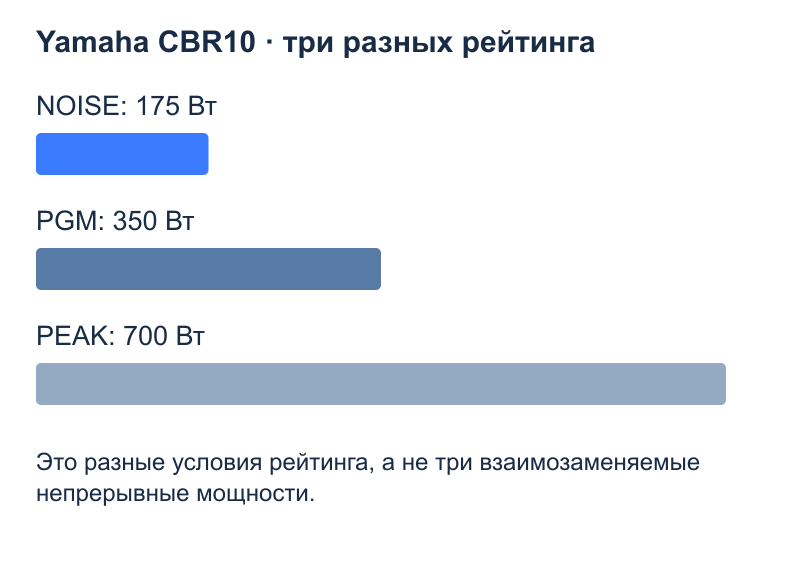

У одной акустической системы могут быть несколько значений мощности. Например, Yamaha для CBR10 указывает 175 Вт NOISE, 350 Вт PGM и 700 Вт PEAK при номинале 8 Ом. Это разные строки одной спецификации, а не три взаимозаменяемых описания непрерывной нагрузки. Параметры CBR.
Поэтому не стоит сравнивать мощность усилителя с самым большим числом на коробке колонки и считать вопрос закрытым. Сначала выясните вид и условия рейтинга, допустимую нагрузку усилителя в выбранном режиме и рекомендации производителя системы. Длительность сигнала, перегрузка, нагрев и настройки ограничения тоже влияют на результат.
Для первого знакомства достаточно запомнить два независимых вопроса: выдерживает ли усилитель итоговую нагрузку и как контролируется мощность, попадающая в колонки. Удачный ответ на первый вопрос не дает автоматического ответа на второй. Универсальное правило «усилитель должен иметь ровно столько же ватт» здесь не работает.
Что проверить перед реальным подключением

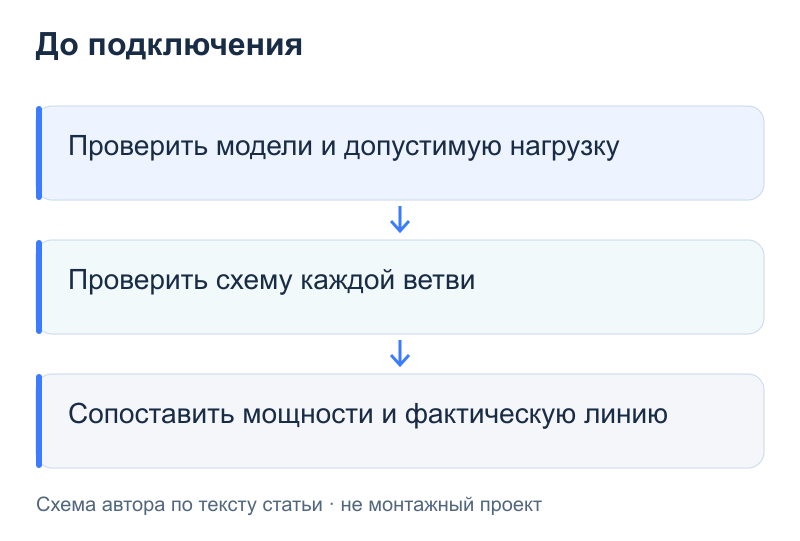

Сначала убедитесь, что перед вами пассивные системы и нужный низкоомный выход. Найдите в руководствах номинал колонок, минимальную нагрузку усилителя именно для выбранного режима и назначение разъемов. Подключения меняют при отключенном усилителе; выходы двух каналов между собой произвольно не объединяют.
Bridge, или мостовой режим, рассматривают отдельно. В нем усилитель работает иначе, меняются допустимая нагрузка и мощность; нельзя автоматически перенести минимум из обычного стереорежима. Yamaha отдельно показывает различие стерео- и мостового включения в своем учебном руководстве.
Затем нарисуйте ветви и посчитайте номинал на каждый канал. Для одинаковых нагрузок последовательное соединение дает N × Z, параллельное — Z / N. В смешанной схеме сначала считают каждую ветвь, затем соединение ветвей. После этого проверяют мощность и ограничения конкретных моделей.
В конце статьи есть учебный калькулятор этих пяти вариантов и отдельный лист расчета. Он помогает увидеть, почему добавление колонок меняет нагрузку. Решение о монтаже конкретной системы принимают после проверки ее документации и фактической линии, а не по одному результату калькулятора.
