SMPTE ST 2110 вырос из профессионального телевизионного производства. Долгое время камеры, микшеры, серверы и мониторы связывали SDI-линиями. При переходе к IP понадобилось договориться не только о том, как перенести изображение в пакеты, но и как отдельно передавать звук и служебные данные, сохраняя их временную связь. Первые выпуски семейства появились в 2017–2019 годах. История и назначение ST 2110.
Сегодня это семейство стандартов для профессиональных медиапотоков в управляемой IP-сети. Слово «профессиональный» здесь описывает задачу и требования, а не размер компании на вывеске. Чтобы понять, нужен ли такой подход, полезнее узнать свой проект среди конкретных сценариев, чем начинать с покупки коммутатора и изучения десятков сокращений.

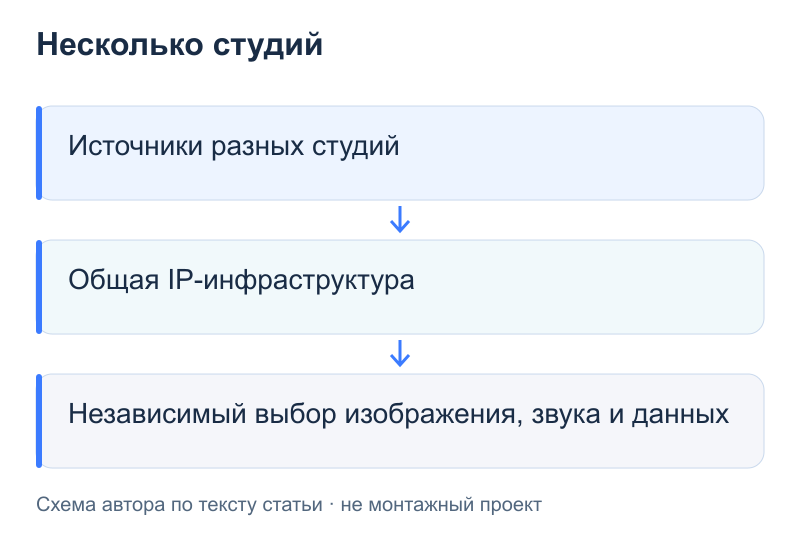

1. Новый телецентр или серьезное обновление нескольких студий
В одном комплексе работают студии, аппаратные, монтажные и эфирные службы. Источники нужно направлять в разные производственные процессы, причем маршруты меняются. В такой задаче общая медиаинфраструктура может быть важнее отдельной линии от камеры к экрану.
Реальный пример — BBC Central Square в Кардиффе. На EBU Production Technology Seminar в январе 2021 года Roger Crothers из BBC разбирал преимущества и сложности первого IP-телецентра BBC на ST 2110. Это уже задача целого объекта, а не просто способ удлинить один видеокабель. Публичное описание доклада EBU.
Рассматривать 2110 стоит, если проект действительно требует общей маршрутизации между многими узлами, развития системы и профессиональной эксплуатации. Но ссылка на успешный телецентр не доказывает экономику вашей студии: ее нужно считать со своими потоками, помещениями и командой поддержки.

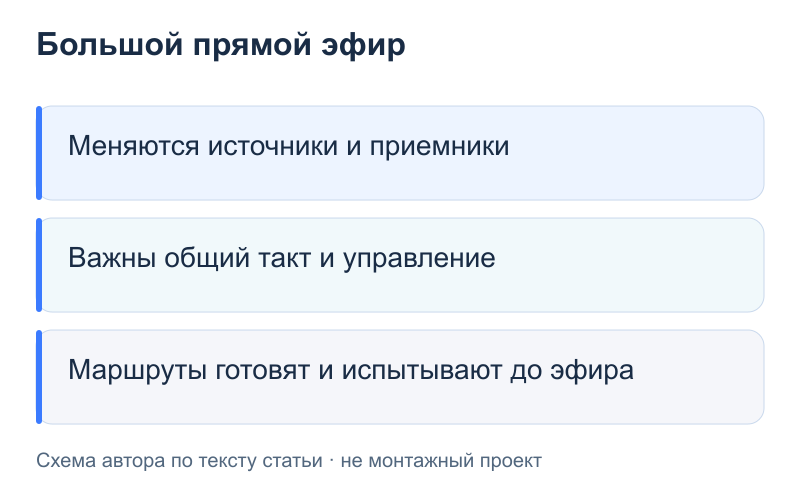

2. ПТС или большой прямой эфир с меняющейся конфигурацией
У крупного спортивного или концертного производства могут меняться камеры, повторы, графика, звуковые направления и выходные программы. Система должна позволять переназначать ресурсы под конкретное событие. SMPTE прямо относит outside broadcast к областям, для которых развивалось семейство.
Здесь интерес представляет отделение нужного звука или служебных данных от конкретного видеомаршрута и возможность описать источники как сетевые ресурсы. Но эти преимущества появляются только вместе с управлением и проверенной синхронизацией. Перекоммутация в приложении должна соответствовать тому, что оператор ожидает увидеть в эфире.
Если речь о маленькой трансляции с парой камер и готовым видеомикшером, такая инфраструктура может добавить больше работы, чем пользы. Число камер само по себе не является порогом: сравнивайте гибкость, сложность изменения схемы и то, кто будет искать неисправность во время эфира.

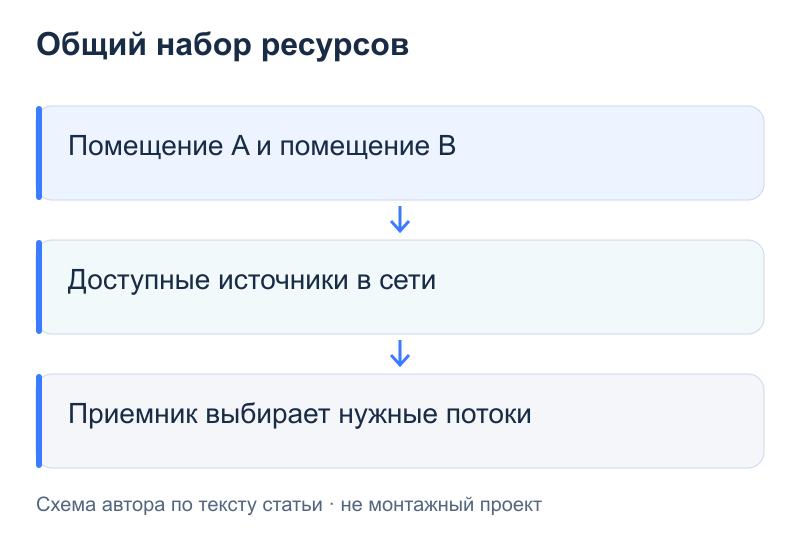

3. Несколько производственных помещений используют общий набор ресурсов
Представим проект, в котором две студии и несколько аппаратных должны по расписанию получать общие серверы воспроизведения, обработку и сигналы друг друга. Постоянно переносить оборудование или выделять полный комплект для каждого помещения неудобно. Общая медиасеть становится способом организовать доступ к ресурсам.
Это инженерный сценарий, а не отчет об измерениях вымышленного объекта. Для него заранее описывают, какие потоки существуют одновременно, кто вправе их переключать и что остается работоспособным при отказе общего узла. Иначе экономия на дублировании устройств может обернуться одной точкой остановки нескольких студий.
ST 2110 стоит включить в сравнение архитектур, если устройствам и процессам действительно нужна такая общая среда. Если между комнатами требуется только иногда показать презентацию, стоит сначала проверить более простой способ передачи нужного содержимого.

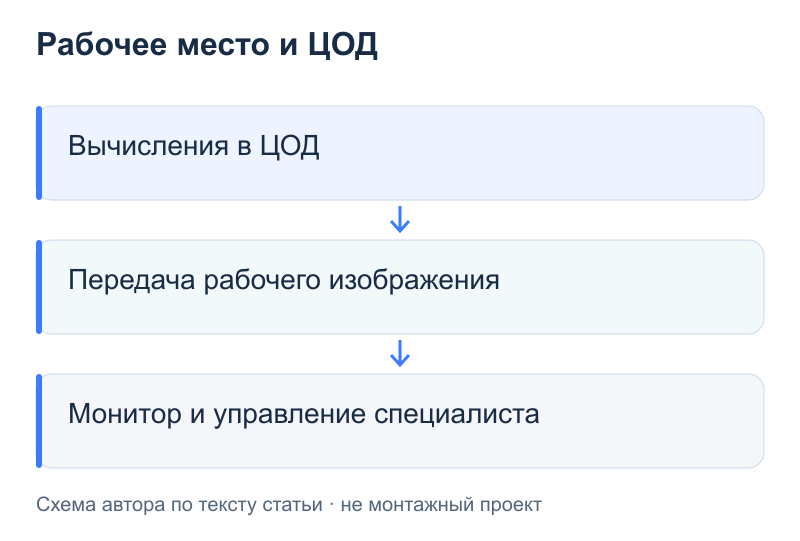

4. Вычисления уходят в ЦОД, а рабочее изображение нужно оставить у специалиста
Отдельный класс задач — централизованные или виртуализированные рабочие станции профессионального медиапроизводства. Специалист работает с программой, но эталонное изображение должно попасть на удаленный монитор с нужной точностью и синхронизацией, а не просто выглядеть достаточно хорошо для офисного удаленного рабочего стола.
В SMPTE Motion Imaging Journal в январе 2023 года опубликовано исследование сетевого ST 2110-адаптера эталонного дисплея. В доступной аннотации описаны передача кадров из памяти GPU, временная привязка через PTP и обнаружение через NMOS. Это пример направления применения, а не обещание готовой функции у любого офисного ПК. Аннотация исследования Thomas True.
Рассматривать такую архитектуру имеет смысл вместе с требованиями к цвету, задержке, приложению и отказоустойчивости. Наличие Ethernet-порта у монитора еще не отвечает на эти вопросы. Описанная исследовательская возможность также не равна подтвержденной доступности конкретного коммерческого комплекта.

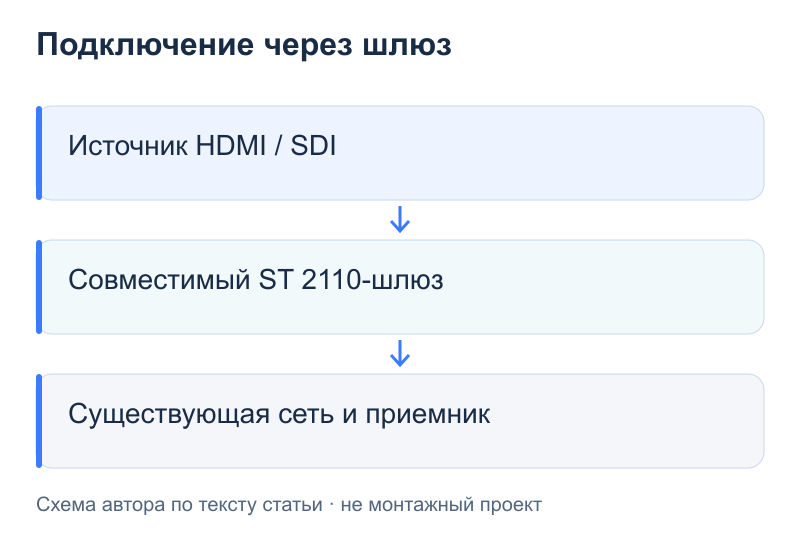

5. Нужно подключить новый источник к уже существующей ST 2110-системе
Это самый понятный случай для небольшого дополнения. Заказчик уже использует 2110, а в новой задаче появился HDMI-источник или SDI-устройство. Здесь не нужно заново оправдывать всю инфраструктуру: надо выбрать подходящий мост и проверить его совместимость с действующей системой.
Например, AJA IPT-10G2-HDMI переводит HD-сигнал HDMI в ST 2110 через 10 GigE; в его форматах указан 1080p60. Blackmagic 2110 IP Converter 3x3G имеет три отдельных SDI-входа и выхода, поддерживает соответствующие потоки до 1080p60 через 10G Ethernet и имеет SDI loop outputs для встраивания в существующий тракт. Эти параметры относятся именно к названным моделям. AJA · Blackmagic 3x3G.
Проверьте направление преобразования, точный формат, синхронизацию, управление и требования сети. Надпись «2110» не означает, что HD-конвертер принимает 4K или что любой сетевой прибор станет совместимым приемником.
Что здесь происходит, если убрать лишние сокращения

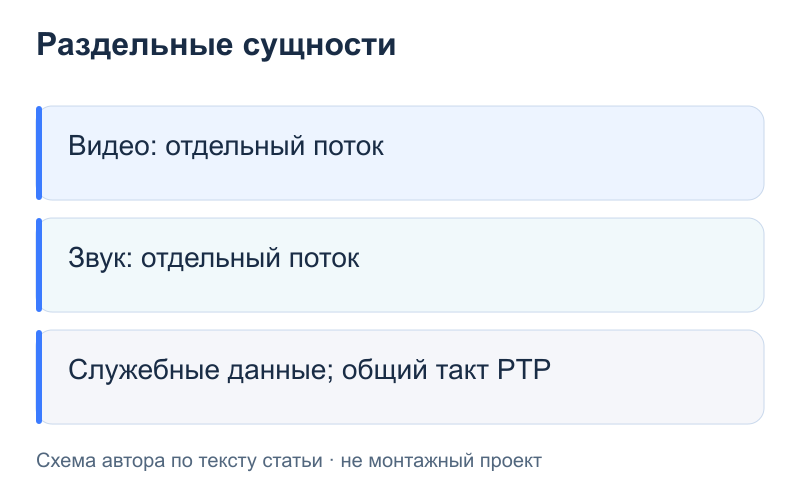

Вместо одного неразделимого кабельного маршрута система передает самостоятельные потоки. Изображение можно направить одному потребителю, нужный звук — другому, а затем собрать синхронный результат на выходе. Общие часы и временные метки позволяют согласовать их во времени.
В семействе есть разные части: ST 2110-20 относится к несжатому активному видео, ST 2110-30 — к PCM-аудио, ST 2110-40 — к служебным данным. Есть и ST 2110-22 для видео с постоянной скоростью сжатого потока. Поэтому фраза «весь ST 2110 всегда без сжатия» была бы неточной. Но для первого знакомства важнее понять раздельные потоки и общую временную основу, чем запомнить все номера документов.
Отдельно нужно организовать управление. NMOS IS-04 помогает обнаружить и зарегистрировать ресурсы, IS-05 — управлять соединениями. Это дополнительные спецификации AMWA: сам факт наличия медиапотока еще не создает удобную операторскую панель. NMOS IS-04 · IS-05.

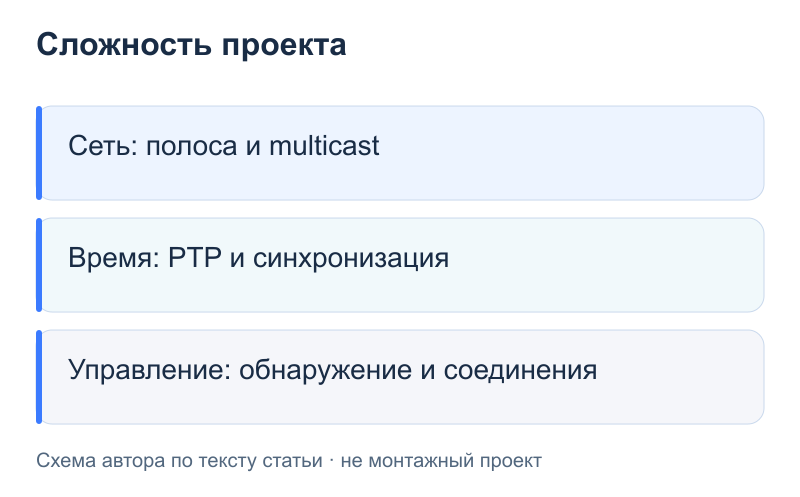

За что приходится платить сложностью
Смета не ограничивается камерами и конвертерами. Нужны подходящие сетевые порты и связи, синхронизация, управление, наблюдение, резервирование там, где оно требуется, а также проектирование и эксплуатация. Стоимость одного адаптера не описывает стоимость всей системы.
Большие медиапотоки и их временные требования отличают такую сеть от задачи «подключить еще один офисный компьютер». Команда должна уметь видеть поток, состояние часов и перегруженный участок. Обычное сообщение «устройство пингуется» не доказывает, что приемник получит нужное изображение вовремя.
При этом стандарт не требует строить гигантский телецентр в каждом случае. Маленькое дополнение к существующей инфраструктуре и создание инфраструктуры с нуля — разные проекты. В первом случае часть затрат уже обоснована общим объектом, во втором ее придется оправдать вашей задачей.

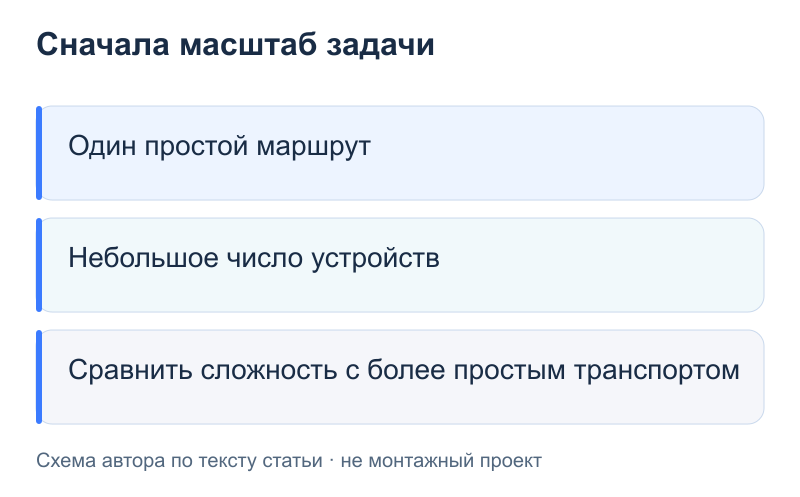

Когда ST 2110 пока не стоит ставить в центр обсуждения
Если нужно подключить ноутбук к экрану, провести обычную видеовстречу или распределить ограниченное число презентационных источников, сначала сформулируйте именно эти действия и сравните доступные способы их выполнения. У разных AV-транспортов свои функции и ограничения; выбор сложной профессиональной медиасети по одному слову IP мало помогает пользователю.
Насторожиться стоит и тогда, когда никто не может назвать число одновременных потоков, требования ко времени, ответственного за сеть и способ поиска отказа. Пока эти вводные отсутствуют, обсуждение конкретных коммутаторов преждевременно.
При появлении одного из пяти описанных проектов вернитесь к технологии с предметными вопросами: что направляем, куда, одновременно ли, с какой задержкой и кто обслуживает систему. Тогда ST 2110 становится одним из осмысленно сравниваемых инструментов, а не приглашением прямо сейчас построить студию.
